ПииLCD-T050C01
PIISUN
| Количество: | |
|---|---|
5-дюймовый ЖК-интерфейс UART Емкостная функция 800x480 интерфейс HMI 5-дюймовый TFT ЖК-дисплей модуль
Продукты PIISUN Technology были задуманы как TFT-монитор и сенсорный контроллер.Он включает в себя процессор, программу управления, драйвер, флэш-память, RS232/TTL/USB, сенсорный экран, источник питания и т. д., поэтому это целая система отображения, основанная на мощной и простой операционной системе, которой может управлять любой MCU.(Очень подходит для ваших проектов Arduino и Raspberry Pi.)
Их можно использовать для выполнения всех основных функций, таких как отображение текста, отображение изображений, отображение кривых, а также сенсорные функции, функции видео и аудио и т. д. Они имеют программное обеспечение для проектирования графического пользовательского интерфейса, которое предлагает простой способ создания интуитивно понятного и превосходного сенсорного пользователя. Интерфейс даже для новичков, пользовательский интерфейс может быть более богатым и разнообразным.Во флэш-памяти объемом 128 МБ можно хранить ваши данные, файлы конфигурации, файлы изображений, файлы шрифтов, видеофайлы, аудиофайлы и т. д.
| Спецификация | ||
| Номер детали. | ПииLCD-T050C01 | |
| Габаритные размеры (мм) | 140,70 (Ш) x 93,83 (В) x 4,68 (Г) | |
| Активная площадь (мм) | 108,00 (Ш) x 64,80 (В) | |
| Разрешение (точек) | 800x (RGB) × 480 | |
| Рабочая температура (°C) | -20-70 | |
| Температура хранения (°C) | -30-80 | |
| Количество пикселей (пикселей) | 800RGB(H)xRGBx480В) | |
| Сенсорная панель | ОСАГО | |
| Драйвер IC | ST7262-G4-E | |
| Расположение пикселей | RGB-полоса | |
| Режим отображения | Обычный черный, TN, 5-дюймовый TFT | |
| Обработка поверхности | Антибликовый | |
| Направление просмотра | ВСЕ | |
| Вес (г) | подлежит уточнению | |
| Потребляемая мощность (Вт) | Панель | Будет определено позже (тип.) |
| Система коносамента | Будет определено позже (тип.) | |
| Интерфейс | УАРТ | |
| Срок службы модуля (часы) | 50 000–100 000 | |

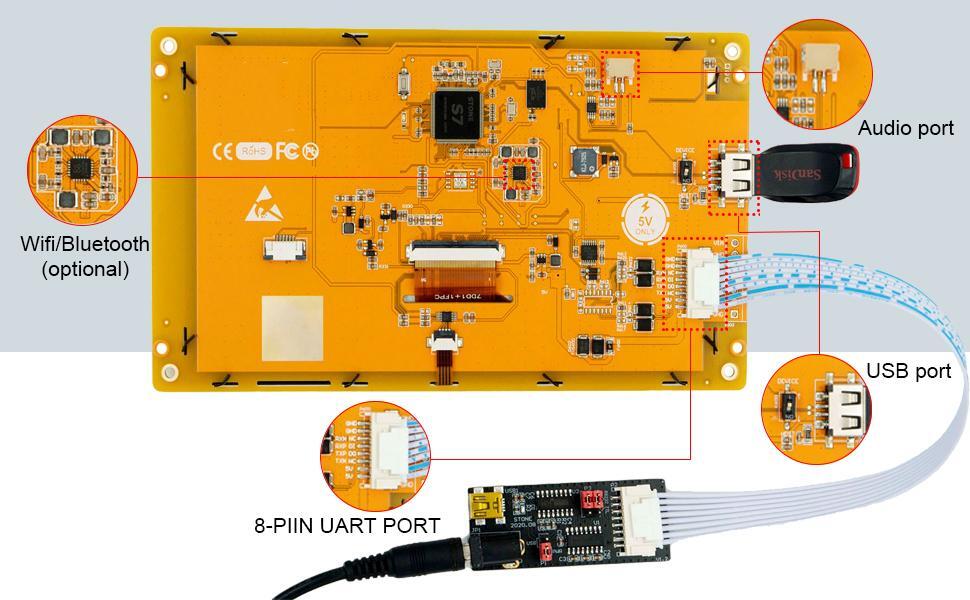

-Полностью совместим с интерфейсом RS232/TTL UART и портом USB.
-Электромагнитные помехи медицинского уровня
-Вы также можете создать свой новый файл проекта для интеллектуального TFT-ЖК-экрана на ПК с системой Windows или ПК с MacOS.
-Наш модуль HMI TFT LCD представляет собой целую систему отображения, которая поставляется с бесплатным программным обеспечением PIISUN. .
-Это предлагает простой способ создать интуитивно понятный, превосходный сенсорный пользовательский интерфейс даже для новичков.
-Это сократит время и стоимость разработки на 90%.Это делает проектирование кусок торта.
1. Создайте проект PIISUN, дизайнерский редактор PIISUN с файлами изображений png/jpg/bmp/svg/gif.
2. Подключитесь к MCU клиента напрямую через RS232,TTL.Подключи и играй.
3. Напишите простую программу для MCU для управления модулем TFT-LCD с помощью набора команд.
(Код JSON для модуля TFT-LCD и HEX-код для MCU клиента).
Вот и все.
Настройка:
1. Как вы можете гарантировать качество TFT ЖК-дисплея?О: у нас есть высококачественные поставщики стекла.Такие как Tianma, Innolux, Hannstar и BOE.Наши продукты должны быть 100% протестированы и иметь 30-дневный срок старения.
2. Какие интерфейсы у вас есть для TFT LCD?О: у нас есть интерфейсы RGB, LVDS, MIPI и HDMI.
3. Какой размер TFT-ЖК-дисплея вы можете предоставить?О: Мы можем предоставить TFT-ЖК-дисплей размером от 1,3 до 32 дюймов.
4. Предоставляете ли вы техническую поддержку?О: Да, мы можем предоставить бесплатную техническую поддержку.У нас есть профессиональная техническая и научно-исследовательская команда.
5. Какие способы доставки вы поддерживаете?О: мы поддерживаем Fedex, DHL, UPS и т. д.
