C232HM-EDHSL-0
PIISUN
| Количество: | |
|---|---|
Высокоскоростной кабель USB 2.0 — MPSSE (ведущий SPI/I2C/JTAG) с цифровыми сигналами уровня +3,3 В.
Скорость передачи данных: 30 Мбит/с
Скорость USB: Высокий Скорость (480 Мбит/с)
Интерфейсы: МПССЕ
USB-разъем: Тип A
Концевой соединитель: 10 разъем с внутренней резьбой 0,1 дюйма
Длина кабеля: 0,5 м
Детали кабеля: 10 сердечник, 6,5 мм UL2464 24 AWG
Пакеты: Н/Д
Каналы: 1
Напряжение ввода/вывода: 3,3 В
USB Сорт: Драйверы FTDI
Виртуальный COM-порт: Да
Максимальная выходная мощность: +3,3 В / 250 мА
Внутренняя микросхема FTDI: FT232H
Операционная Температура: от -40°С до +85°С
Обзор продукта
C232HM-DDHSL-0/C232HM-EDHSL-0 — это высокоскоростной кабель USB 2.0 с MPSSE.Этот кабель содержит небольшую внутреннюю электронную плату, использующую FT232H, которая встроена в конец кабеля с разъемом USB и обрабатывает все сигналы и протоколы USB.FT232H — это одноканальная высокоскоростная микросхема USB 2.0 (480 Мбит/с) с UART/FIFO.Его можно настроить на различные стандартные последовательные или параллельные интерфейсы, такие как MPSSE — JTAG, SPI, I2C.Интегрированное устройство FT232H включает в себя командный процессор, называемый многопротокольным синхронным последовательным механизмом (MPSSE).Целью командного процессора MPSSE является эффективное взаимодействие с устройствами, использующими синхронные протоколы (такие как JTAG, SPI или I2C).Кабель оканчивается десятью отдельными проводами с однополюсными разъемами, которые можно подключить к штекерному разъему.Сигналы кабеля соответствуют логике КМОП при напряжении 3,3 В.Кабель длиной 0,5 м поддерживает передачу данных со скоростью до 30 Мбит/с в режиме MPSSE.
· Максимальный выходной ток 450 мА при 5,0 В постоянного тока на VCC
· Низкое потребление полосы пропускания USB
· Совместимость с хост-контроллером UHCI/OHCI/EHCI
· Совместимость с высокоскоростным USB 2.0 (480 Мбит/сек) и полной скоростью (12 Мбит/сек)
· Весь протокол USB обрабатывается на чипе, не требуется специальное программирование прошивки USB.
· Разъем USB типа A для прямого подключения к хосту или концентратору
· Низкий рабочий ток и ток приостановки USB
· Поддержка приостановки и возобновления работы USB.
· Регулируемый тайм-аут буфера приема
· Буферы приема и передачи объемом 1 КБ для высокой пропускной способности данных
Кабель C232HM-DDHSL-0/C232HM-EDHSL-0, USB-MPSSE, обеспечивает интерфейс USB-SPI, I2C или JTAG, одобрен CE, FCC и UKCA.
Кабель USB-MPSSE с цифровыми сигналами уровня +3,3 В.Максимальный выходной ток 200 мА при 3,3 В постоянного тока на VCC
Это достигается с помощью MPSSE в устройстве FT232H, которое имеет возможность эмулировать синхронные последовательные протоколы, одновременно обрабатывая все сигналы и протоколы USB.
Чтобы ускорить разработку приложений, FTDI предоставила библиотеки, которые обрабатывают команды MPSSE для эмуляции нескольких протоколов.
ПРИМЕЧАНИЕ. Для использования библиотек MPSSE необходимо установить драйверы FTDI D2XX.
Приложения
Коммуникации и сети, аудио, изображения, видео и зрение, датчики и приборы
Типичные области применения
· Интерфейсы USB-JTAG
· Интерфейсы USB-SPI
· Интерфейсы USB-I 2C
· Сопряжение проектов на базе MCU/PLD/FPGA с USB
· USB-аудио и передача видеоданных с низкой пропускной способностью
· Быстрая интеграция USB в существующие электронные системы
· Платформа прототипирования интерфейса USB в новых системах
· USB-инструментарий

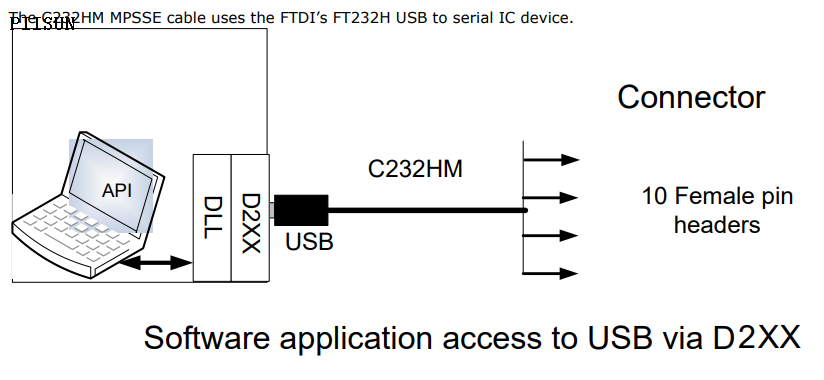

Высокоскоростной кабель USB 2.0 — MPSSE содержит небольшую внутреннюю электронную плату, использующую FTDI FT232H, которая инкапсулирована в конец кабеля с разъемом USB и обрабатывает все сигналы и протоколы USB.Кабель обеспечивает быстрый и простой способ подключения устройств с цифровыми интерфейсами 3,3 В к USB.Полную информацию о микросхеме можно найти в техническом описании FT232H, которое можно получить на сайте DS_FT232H.Интегрированное устройство FT232H включает в себя командный процессор, называемый многопротокольным синхронным последовательным механизмом (MPSSE).Целью командного процессора MPSSE является эффективное взаимодействие с устройствами, использующими синхронные протоколы (такие как JTAG, SPI или I 2C).Полную информацию можно найти в примечаниях по применению MPSSE - AN_108.Кабель оканчивается десятью отдельными проводами с однополюсными разъемами, которые можно подключить к штекерному разъему.Сигналы кабеля соответствуют логике КМОП при напряжении 3,3 В.FT232H — это одноканальная высокоскоростная микросхема USB 2.0 (480 Мбит/с) с UART/FIFO.Его можно настроить на различные стандартные последовательные или параллельные интерфейсы, такие как MPSSE — JTAG, SPI, I2C.Кабель C232HM MPSSE легко настраивается на каждый интерфейс, например JTAG, SPI, I2C, с помощью прикладного программного обеспечения.Кабель питается от хост-порта USB и совместим с высокоскоростным USB 2.0.Кабель длиной 0,5 м поддерживает передачу данных со скоростью до 30 Мбит/с в режиме MPSSE.

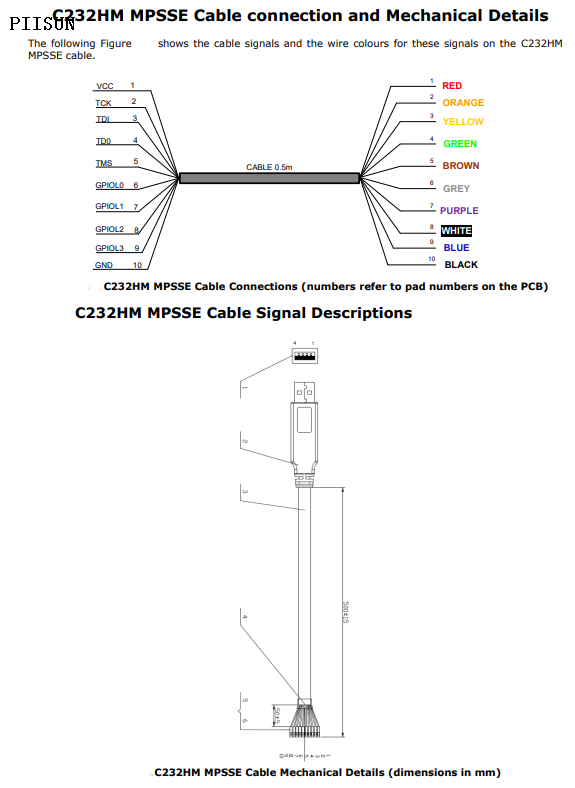

Доступные кабели и номера деталей В следующей таблице 1.1 приведены подробные сведения о доступных кабелях C232HM MPSSE (поддерживаются специальные конструкции концевых разъемов).
номер части | Описание | Концевой соединитель* | Детали кабеля |
C232HM-DDHSL-0 | Кабель USB-MPSSE с Сигналы цифрового уровня +3,3 В. Максимальный выход 250 мА @ 3,3 В постоянного тока на VCC | Однополюсный, розетка х 10 | 10 ядер, 28 AWG, диаметр=6,5 мм |
C232HM-EDHSL-0 | Кабель USB-MPSSE с Сигналы цифрового уровня +3,3 В. Максимальный выход 450 мА @ 5,0 В постоянного тока на VCC | Однополюсный, розетка х 10 | 10 ядер, 28 AWG, диаметр=6,5 мм |
Функции
· На основе одночипового USB-устройства Hi-Speed FT232H.
· Совместимость с USB 2.0 Hi-Speed (480 Мбит/сек) и Full Speed (12 Мбит/сек)
· Весь протокол USB обрабатывается на чипе – не требуется специальное программирование USB
· Разъем USB типа A для прямого подключения к хосту или концентратору
· Питание от шины USB
· Полностью поддерживаемое аппаратное или программное обеспечение X-On/X-Off квитирования связи
· Скорость синхронной последовательной передачи данных (MPSSE) до 30 Мбит/с по JTAG, SPI и I2C
· 1-килобайтные буферы приема и передачи для высокой пропускной способности данных
· Передача и прием сигналов светодиодного привода
· Регулируемый тайм-аут буфера приема
· Поддержка приостановки и возобновления работы USB
· Низкий рабочий ток и ток приостановки USB
· Низкое потребление полосы пропускания USB
· Совместимость с хост-контроллером UHCI/OHCI/EHCI
· Диапазон рабочих температур от -40°C до +85°C
· Длина кабеля 0,5 м (19,7 дюйма).
· Также доступны пользовательские версии (в зависимости от минимального количества заказа (MOQ))
· Бесплатные драйверы D2XX от FTDI в большинстве случаев устраняют необходимость в разработке драйверов USB.
