C232HD-EDHSP-0/C232HD-DDHSP-0   Высокоскоростной кабель USB 2.0 — UART

Кабель-переходник USB — Hi-Speed ​​UART Serial со встроенной электроникой, светодиоды, 5 В

• Скорость передачи данных: 12 Мбод

• Скорость USB: Высокоскоростной      (480 Мбит/с)

• Интерфейсы: УАРТ

• USB-разъем: Введите

• Концевой соединитель: 10 способ      0,1-дюймовые гнездовые разъемы

• Длина кабеля: 1,8 м

• Детали кабеля: 10 ядер,      6,5 мм UL2464 24 AWG

• Пакеты: Н/Д

• Каналы: 1

• Напряжение ввода/вывода: 5В

• Класс USB: ФТДИ      Драйверы

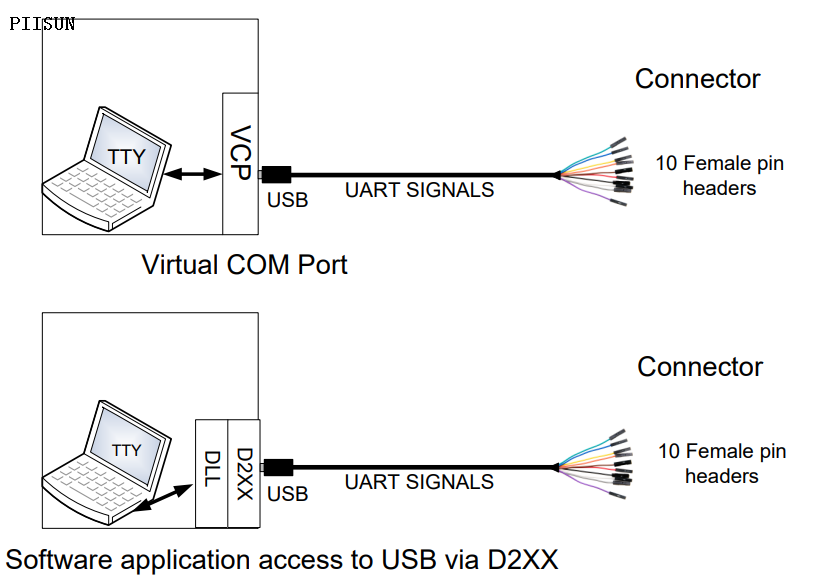

• Виртуальный COM-порт: Да

• Максимальная выходная мощность: +5 В/450 мА

• Внутренняя микросхема FTDI: FT232H

• Операционная      Температура: от -40°С до +85°С

Кабель C232HM-EDHSL-0/C232HD-EDHSP-0, кабель USB-UART, одобрен CE, FCC и UKCA.

Сигнализация UART с цифровыми сигналами уровня +3,3 В.Максимальная выходная мощность 200 мА при 5 В постоянного тока на VCC

Интегрированная микросхема FT232H обрабатывает все сигналы и протоколы USB, что обеспечивает быстрое внедрение и снижает затраты на проектирование.

Кабели длиной 1,8 м обеспечивают скорость передачи данных до 12 Мбод.

Обзор продукта

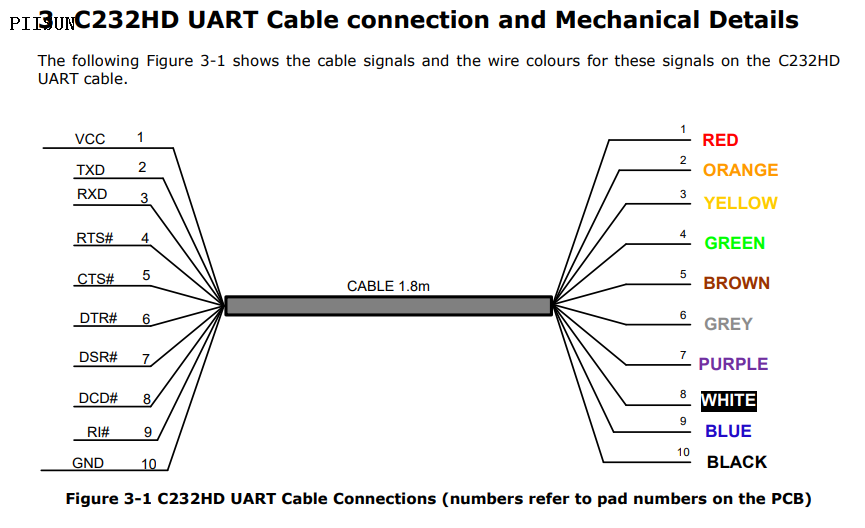

В состав кабеля входит микросхема интерфейса USB-UART FTDI FT232H, которая обрабатывает все сигналы и протоколы USB.Он обеспечивает быстрый и простой способ подключения устройств с цифровыми интерфейсами 3,3 В к USB.Цифровой интерфейс кабеля состоит из десяти отдельных проводов, оканчивающихся однополюсными разъемами, которые можно подключать рядом друг с другом к вилке.Логика цифрового интерфейса кабеля составляет 3,3 В.

·   Скорость передачи данных до 12 Мбод

·   одноканальный USB 2.0 Hi-Speed ​​для UART IC

Приложения

Коммуникации и сети

• Сопряжение проектов на базе MCU/PLD/FPGA с USB

• Медицинские приложения USB

• Быстрая интеграция USB в существующие электронные системы.

• Платформа прототипирования интерфейса USB в новых системах.

• Преобразователи USB в RS232/RS422/RS485

• USB-инструментарий

• Компьютерная приставка — интерфейс USB

• USB-интерфейс цифровой камеры

• Аппаратные USB-модемы • Беспроводные USB-модемы

• USB-считыватели штрих-кодов

• Промышленное управление USB

• Обновление устаревших периферийных устройств на USB

Footnotes

Для кабеля UART C232HD-EDHSP-0/C232HD-EDHSP-0 требуются драйверы USB.

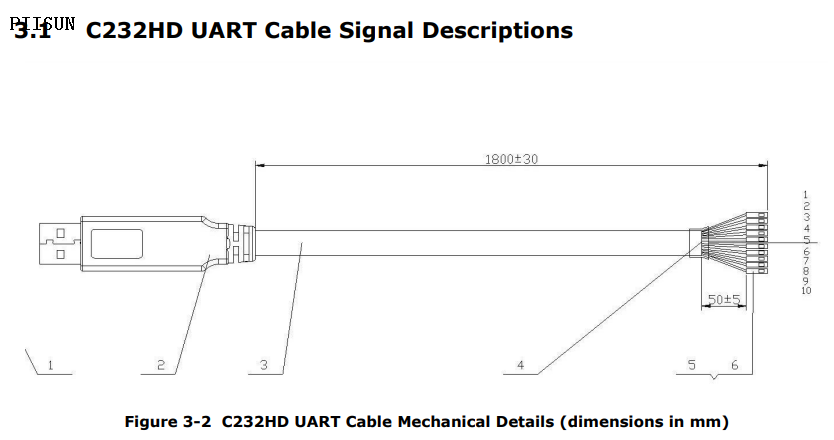

Кабель USB 2.0 Hi-Speed ​​to UART включает в себя микросхему интерфейса USB-UART FTDI FT232H, которая обрабатывает все сигналы и протоколы USB.Кабель обеспечивает быстрый и простой способ подключения устройств с цифровыми интерфейсами 3,3 В к USB.Кабель C232HD UART содержит небольшую внутреннюю электронную плату, использующую FT232H, которая заключена в конец кабеля с разъемом USB.FT232H — это одноканальная высокоскоростная микросхема USB 2.0 (480 Мбит/с) с UART.Полную информацию, описание функций и усовершенствований см. в техническом описании FT232H.Цифровой интерфейс кабеля состоит из десяти отдельных проводов, оканчивающихся однополюсными разъемами, которые можно подключать рядом друг с другом к вилке.Логика цифрового интерфейса кабеля составляет 3,3 В.USB-сторона кабеля питается от USB и совместима с высокоскоростным USB 2.0.Кабель длиной 1,8 м поддерживает скорость передачи данных до 12 Мбод.

Доступные кабели и номера деталей В следующей таблице 1.1 приведены подробные сведения о доступных кабелях UART C232HD, описания кабелей UART C232HD и номера деталей.  (Я поддерживаю индивидуальные конструкции концевых соединителей. Для получения дополнительной информации обратитесь в офис продаж.

Функции

• На основе одночипового USB Hi-Speed ​​устройства FT232H.

• Совместимость с USB 2.0 Hi-Speed ​​(480 Мбит/сек) и Full Speed ​​(12 Мбит/сек)

• Весь протокол USB обрабатывается на чипе – программирование встроенного ПО для USB не требуется.

• Разъем USB типа A для прямого подключения к хосту или концентратору USB.

• Питание от шины USB. • Асинхронная скорость передачи данных UART до 12 Мбод.

• Поддержка интерфейса UART для 7 или 8 бит данных, 1 или 2 стоповых битов и нечетного/четного/маркировки/пробела/без четности.

• Полностью поддерживаемое аппаратное или программное квитирование X-On/X-Off.

• Буферы приема и передачи объемом 1 КБ для высокой пропускной способности данных.

• Светодиоды передачи и приема

• Регулируемый тайм-аут буфера приема

• Поддержка приостановки и возобновления работы USB.

• Низкий рабочий ток и ток приостановки USB

• Низкое потребление полосы пропускания USB.

• Совместимость с хост-контроллером UHCI/OHCI/EHCI

• Диапазон рабочих температур от -40°C до +85°C.

• Длина кабеля составляет 1,8 м (6 футов).

• Также доступны пользовательские версии (в зависимости от минимального количества заказа (MOQ))

• Бесплатные драйверы VCP и D2XX от FTDI в большинстве случаев устраняют необходимость в разработке драйверов USB.
