HDMI РАЗВЕТВИТЕЛЬ

Разветвитель HDMI - Разветвитель HDMI 4K, выход 1 на 10 - Разветвитель HDMI с питанием, 10 выходов для монитора, поддержка 4K при 30 Гц Ultra HD, синхронизация 3D-аудио-видео, Plug & Play для HDTV PS4/5 Xbox PC Ноутбук

Разветвитель HDMI по сетевому кабелю

(3D Full HD 1080P)

Внесите высокое разрешение в свою жизнь!

Благодарим вас за покупку нашего продукта.Чтобы обеспечить безопасность и долгие годы безотказной работы продукта, пожалуйста, внимательно прочтите руководство перед использованием этого продукта.

1.0 Введение:

HDMI Splitter — это продукт, который может без потерь распределять сигнал HDMI на одно или несколько устройств отображения высокой четкости, таких как HDTV.Он может оптимизировать систему домашнего кинотеатра для достижения наилучшего эффекта.

Сигнал HDMI передается от устройства-источника, такого как DVD, спутниковый ресивер, телеприставка, DV-камера, A/V-ресивер и другое устройство с поддержкой HDMI, на устройство отображения высокой четкости, такое как HDTV и плоский дисплей HDMI.

2.0 Функции:

1. Один входной сигнал HDMI разделен на несколько устройств-приемников HDMI (выходы — RJ45).

2. Полностью соответствует спецификации HDMI 1.3.Это применимо к исходному устройству и устройству отображения высокой четкости, например DVD и  Телевизоры высокой четкости с портами HDMI или цифровыми портами, совместимые с протоколом HDCP.

3. Поддержка высоких разрешений до 480i/p, 576i/p, 720i/p, 1080i/p.

4. Поддержка 30/36 темного расширенного цветового пространства, включая: SYCC601, Adobe RGB, Adobe YCC601.

5. Blu-ray DVD 24/50/60fs/HD-DVD/xvYCC.

6. Аудио форматы DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3 и DSD.

7. Увеличьте расстояние передачи и улучшите сигнал передачи.

8. Поддержка настройки EDID.

9. Поддержка ИК-работы 20 ~ 60 кГц.

10. Поддержка вывода кабеля CAT6 длиной до 60 метров.

11.Металлический корпус и общее экранирование без помех.

12. Источник питания (см. технические параметры).

3.0 Упаковочные аксессуары:

1. Разветвитель HDMI ---------------------------------------------- --------1 ШТ

2. Приемник HDMI --------------------------------------------(2 /4/8) ПКС

3. Адаптер постоянного тока ---------------------------------------(3/5/9 ) ПК

4. Кабель IR-TX -------------------------------------------- -----------1 ШТ

5. Кабель IR-RX --------------------------------------------- ----(2/4/8) шт.

6. Руководство пользователя ---------------------------------------------- ---------1 ШТ

Об этом товаре

• Разветвитель HDMI 1 вход 10 выходов — разветвитель HDMI 1x10 распределяет аудио- и видеосигнал от одного источника на 10 дисплеев HDMI одновременно.Он работает со всеми HDMI-интегрированными устройствами, такими как ПК, ноутбуки, Fire Stick, игровые консоли (Xbox 360, Xbox One, PS3, PS4/5), проекторы, ТВ-ресиверы, телевизоры (включая Apple TV/Samsung TV и т. д.), VR и другие.Поддерживает все распространенные аудиоформаты.

• Высокие разрешения - поддержка высоких разрешений до 4K (3840*2160/30 Гц), включая 1080P/1080i/720p/576p/576i/480P/480i. Поддержка 8-канального LPCM, видео 24 бит/192 кГц. Поддержка 3D-изображений.

• Формат цифрового аудио — Blu-ray DVD, HD-DVD.Он применим к исходному устройству и терминальным устройствам с дисплеем высокой четкости, таким как проигрыватели Blu-ray и HDTV, которые имеют интерфейсы HDMI или цифровые интерфейсы. Формат цифрового аудио, например DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3. /ДСД

• Plug&Play — одновременное подключение десяти телевизоров HDMI к одному видеоисточнику.Он будет выводить одинаковое разрешение на все дисплеи.

• Кабель HDMI — длина входного кабеля источника сигнала может составлять 1–10 м (16 футов), выходного кабеля — 1–15 м (48 футов). Рекомендуется стандартный кабель HDMI с 19 + 1 контактами AWG26.

• Скорость сигнала и формат адаптера питания. Разветвитель HDMI обеспечивает полосу пропускания 10,2 Гбит/с для широкого использования.Позволяет дублировать экран в разных комнатах. Вход: переменный ток (50 Гц, 60 Гц), 100–240 В. Выход: 12 В постоянного тока/2 А.

• Случаи и события - идеально подходят для телевизионного рынка, групповых встреч, рекламы, офиса, мультимедиа, обучения, финансового обеспечения, презентаций, видеообучения, полицейского наблюдения, систем видеовещания.

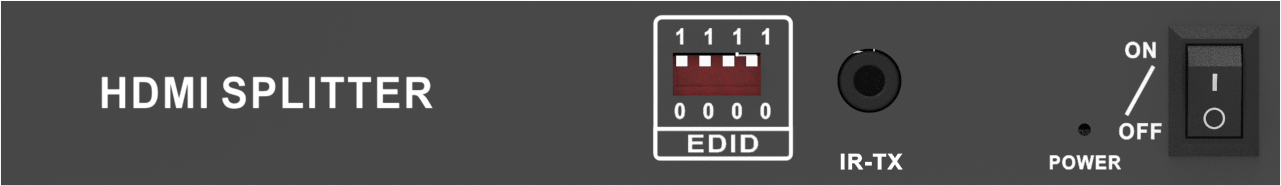

4.0 Введение в панельную дискуссию

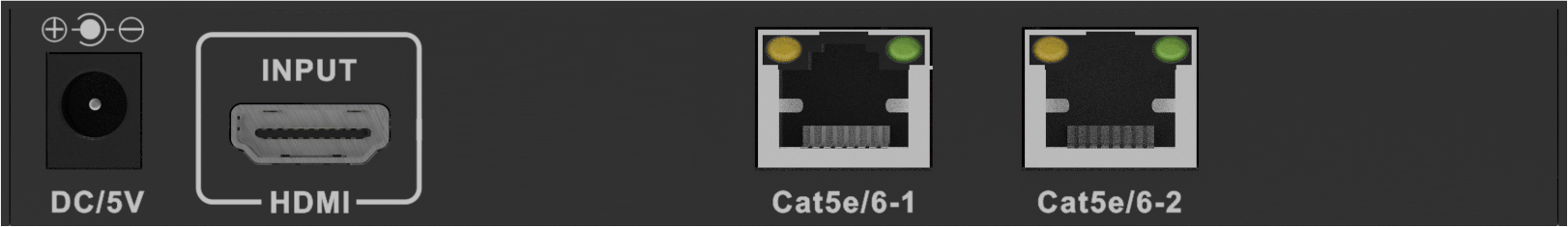

(Разветвитель 4.1 HDMI 1x2 по сетевому кабелю)

EDID -------------------------------------------------- --Переключатель настройки EDID

IR-TX ----------------------------------------------- -----порт ИК-передатчика

Питание ---------------------------------------------Индикация состояния питания

ВКЛ ВЫКЛ----------------------------------------------- ---------Кнопка питания

DC/5 В ----------------------------------------------- ----- Входной порт 5 В постоянного тока

ВХОД HDMI ----------------------------------------------- Вход HDMI Порт

Cat5e/6-1-2 ------------------------------Cat5e/1-2: Выходные порты RJ45

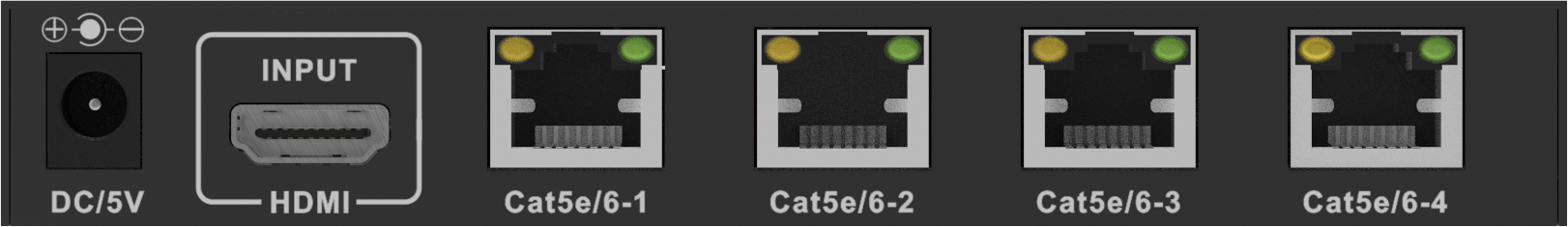

(Разветвитель 4.2 HDMI 1x4 по сетевому кабелю)

EDID -------------------------------------------------- --Переключатель настройки EDID

IR-TX ----------------------------------------------- -----порт ИК-передатчика

Питание ---------------------------------------------Индикация состояния питания

ВКЛ ВЫКЛ----------------------------------------------- ---------Кнопка питания

DC/5 В ----------------------------------------------- ----- Входной порт 5 В постоянного тока

ВХОД HDMI ----------------------------------------------- Вход HDMI Порт

Cat5e/6-1-4 -----------------------------Cat5e/1-4: Выходные порты RJ45

(Разветвитель 4.3 HDMI 1x8 по сетевому кабелю)

EDID -------------------------------------------------- --Переключатель настройки EDID

IR-TX ----------------------------------------------- -----порт ИК-передатчика

Питание ---------------------------------------------Индикация состояния питания

ВКЛ ВЫКЛ----------------------------------------------- ---------Кнопка питания

DC/5 В ----------------------------------------------- ----- Входной порт 5 В постоянного тока

ВХОД HDMI ----------------------------------------------- Вход HDMI Порт

Cat5e/6-1-8 ------------------------------Cat5e/1-8: Выходные порты RJ45

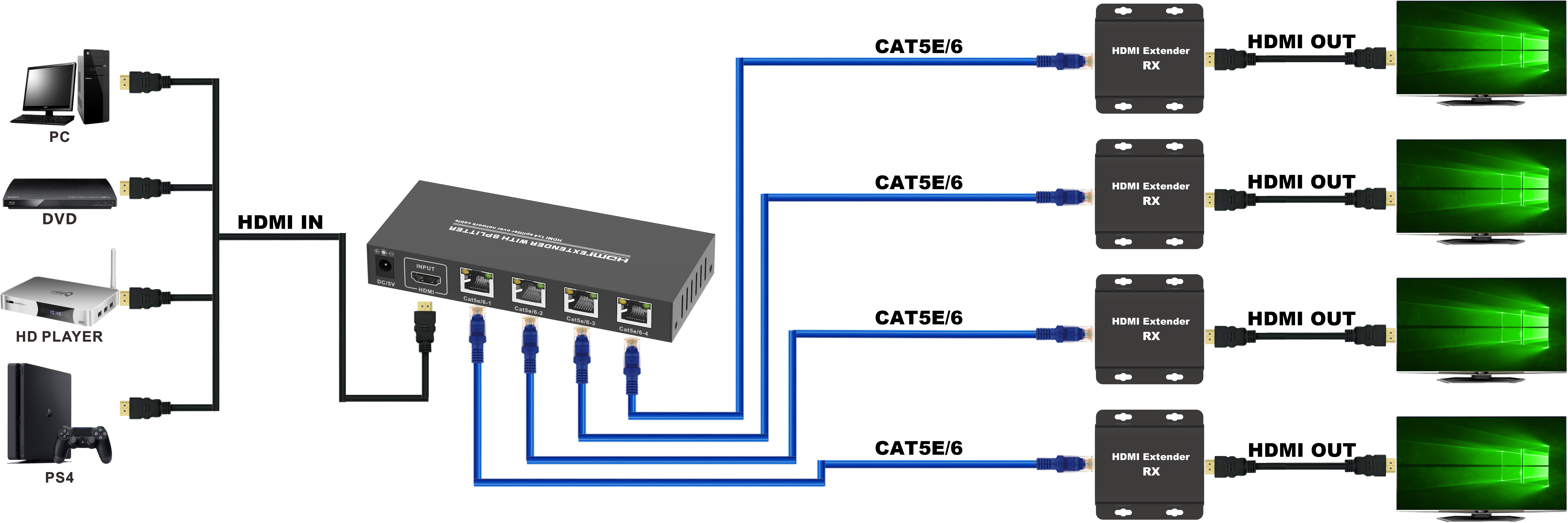

5.0 Схема подключения

Используя сплиттер и ресивер, вы можете добиться передачи сигналов HDMI на расстояние до 60 метров по кабелю Cat5e/6.

5.01 Подключите кабель HDMI к источнику сигнала и входному порту разветвителя.

5.02 Подключите сетевой кабель к выходному порту сплиттера и ресиверу.

5.03 Подключите кабель HDMI к выходному порту ресивера и телевизору высокой четкости.

5.04 Подключите разветвитель и адаптер питания приемника.

5.05 Откройте источник сигнала и питание HDTV, тогда все работает.

Пояснение: При использовании устройств ввода или вывода разных марок длина

соединительные кабели также будут отличаться.

6.0 Технические параметры

7.0 Селектор EDID: выберите формат выходного сигнала HDMI с помощью селектора EDID.

8.0 Установка и меры предосторожности

Во избежание поражения электрическим током, повреждения изделия и для обеспечения вашей безопасности обратите внимание на следующее:

1. Пожалуйста, медленно подключайте или отключайте сигнальные кабели и не подключайте, не отключайте и не встряхивайте их часто.

2. Оборудование не следует размещать под солнцем, дождем, влажными или непроветриваемыми помещениями.

3. На оборудование не следует помещать жидкие предметы.

4. Не устанавливайте оборудование рядом с источниками тепла, такими как огонь, электричество или другие усилители, которые

 производить тепло.

5. Не вставляйте металлические или другие предметы в оборудование помимо подключения кабелей к портам.

6. Не разбирайте оборудование самостоятельно;его должен обслуживать профессиональный

 обслуживающий персонал.
