ПИИ-116А
PIISUN
| Количество: | |
|---|---|
HDMI РАЗВЕТВИТЕЛЬ
Руководство пользователя
Разветвитель HDMI 1x16
(3D Ультра HD 4Kx2K)
Внесите высокое разрешение в свою жизнь!
Благодарим вас за покупку нашего продукта.Чтобы обеспечить безопасность и долгие годы бесперебойной работы изделия, пожалуйста, внимательно прочтите руководство перед использованием этого изделия.
1.0 Введение:
HDMI Splitter — это продукт, который может без потерь распределять сигнал HDMI на одно или несколько устройств отображения высокой четкости, таких как HDTV.Он может оптимизировать систему домашнего кинотеатра для достижения наилучшего эффекта.
Сигнал HDMI передается от устройства-источника, такого как DVD, спутниковый ресивер, телеприставка, DV-камера, A/V-ресивер и другое устройство с поддержкой HDMI, на устройство отображения высокой четкости, такое как HDTV и плоский дисплей HDMI.
2.0 Особенности:
1. Полностью соответствует спецификации HDMI 1.4.Это применимо к исходному устройству и устройству отображения высокой четкости, например DVD и Телевизоры высокой четкости с портами HDMI или цифровыми портами, совместимые с протоколом HDCP.
2. Поддержка высоких разрешений, включая 480i/p, 576i/p, 720i/p, 1080i/p и 4Kx2K при 25/30 Гц.
3. Поддержка расширенного цветового пространства 30/36, включая: SYCC601, Adobe RGB, AdobeYCC601.
4. Blu-ray DVD 24/50/60fs/HD-DVD/xvYCC.
5. Аудио форматы DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3 и DSD.
6. Увеличьте расстояние передачи и улучшите сигнал передачи.
7. Совместимость с DVI при использовании HDMI-DVI адаптер.
8. Подключи и работай.
9.Металлический корпус и общее экранирование без помех.
10. Светодиод указывает режим сигнала и мощности.
11. Источник питания (см. технические параметры).
12. Поддержка 3D

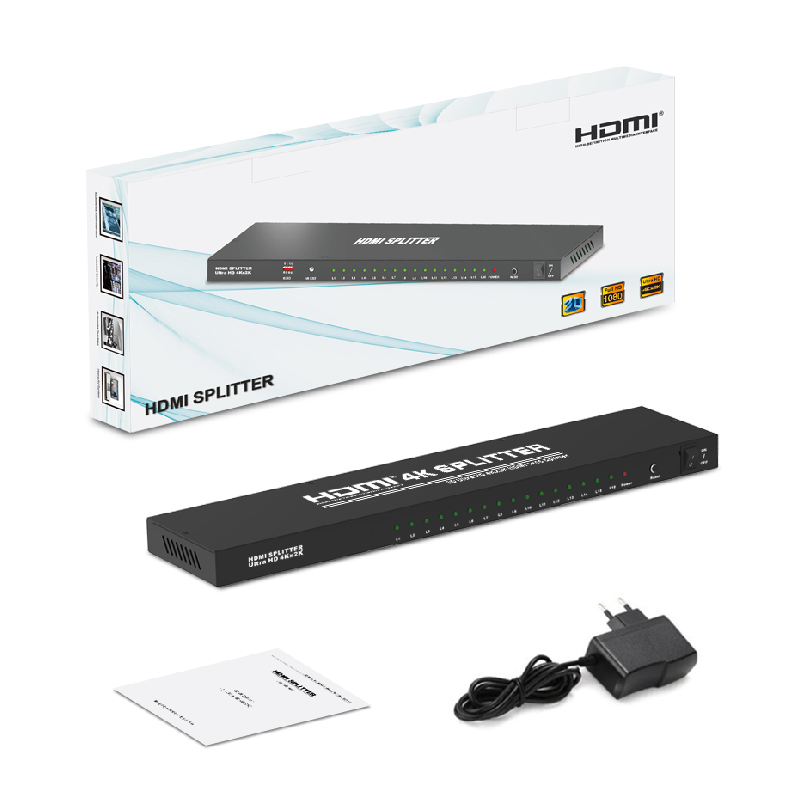

3.0 Упаковочные аксессуары:
1. Разветвитель HDMI 1×16 ------------------------------------------- ----1 шт
2. Адаптер питания постоянного тока 5 В --------------------------------------------1 шт.
3. Руководство пользователя ---------------------------------------------- ---------1 шт
4.0 Технические параметры
Входной порт источника HDMI ---------------------------------------------- ---------------------1
Выходной порт устройства отображения ---------------------------------------------- ---------------16
Разъем порта источника ----------------------------------------------- -----19-контактный HDMI
Разъем порта устройства отображения ------------------------------------------ 19-контактный HDMI
Совместимость с HDCP------------------------------------------------ ------------------------ДА
Одноканальный диапазон ------------------------------------------------ ---------------3840x2160
Входной видеосигнал ----------------------------------------------- -------0,5-1,0 Вольт ПП
Входной сигнал DDC ----------------------------------------------- ---------5 Вольт PP(TTL)
Глубокий цвет------------------------------------------------ ------------------------------48 бит
Версия HDMI------------------------------------------------- -----------------------HDMI1.4
Пропускная способность------------------------------------------------- --------------------До 340 МГц
Скорость сигнала------------------------------------------------ ---------------До 10,2 Гбит/с
Длина входного кабеля ------------------------------PS4≤15M; СИНИЙ DVD≤15M
Длина выходного кабеля --------------------------------------------- ---------------≤25M
Стандарт кабеля ----------------------------------------------- -------26AWG HDMI1.4
Вертикальный диапазон частот ----------------------------------------------- --------------60 Гц
Потребляемая мощность (макс.) -------------------------------------------- ----------17,5 Вт
Рабочая Температура------------------------------------------------ -------------0℃-70℃
Рабочее напряжение------------------------------------------------ -------------------------Постоянный ток 5 В
Блок питания------------------------------------------------ ---------------------------5В 3А
Вес нетто------------------------------------------------ ----------------------------------1,3 кг
Размер: Д*Ш*В(мм)---------------------------------------- ------------------418x90x25

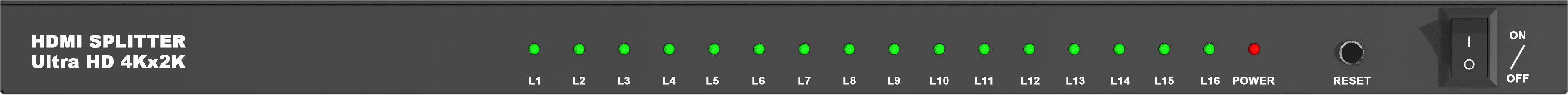

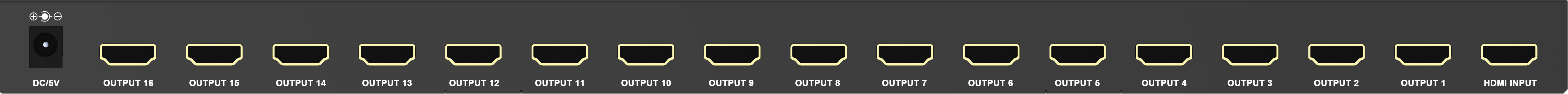

5.0 Введение в панель
L1-L16------------------------------------------Индикатор входа HDMI
Власть------------------------------------------------- Индикатор мощности
Перезагрузить------------------------------------------------- ----Кнопка сброса
ВКЛ ВЫКЛ----------------------------------------------- --Выключатель
DC/5 В ----------------------------------------------- -Входной порт питания
Выход HDMI16-1------------------------------Выходы HDMI 1-16
Вход HDMI ------------------------------------------ Входной порт HDMI
6.0 Схема подключения
Перед установкой убедитесь, что все устройства, которые вы хотите подключить, выключены.
6.01 Подключите кабель HDMI к источнику сигнала и входному порту сплиттера.
6.02 Подключите кабель HDMI к выходному порту сплиттера и телевизору высокой четкости.
6.03 Подключите разветвитель и адаптер питания.
6.04 Откройте источник сигнала и питание HDTV, тогда все работает.
Пояснение: Для разных марок устройств ввода или вывода длина соединительных кабелей также будет отличаться.
7.0 Установка и меры предосторожности
Во избежание поражения электрическим током, повреждения изделия и для обеспечения вашей безопасности обратите внимание на следующее:
1. Пожалуйста, медленно подключайте или отключайте сигнальные кабели и не подключайте, не отключайте и не встряхивайте их часто.
2. Оборудование не следует размещать под солнцем, дождем, влажными или непроветриваемыми помещениями.
3. На оборудование не следует помещать жидкие предметы.
4. Не устанавливайте оборудование рядом с источниками тепла, такими как огонь, электричество или другие усилители, выделяющие тепло.
5. Не вставляйте металлические или другие предметы в оборудование помимо подключения кабелей к портам.
6. Не разбирайте оборудование самостоятельно;его должен обслуживать профессиональный обслуживающий персонал.
Разделение одного входного сигнала HDMI 2.0 на шестнадцать выходных сигналов HDMI, идентичных входному сигналу
Разветвитель HDMI с питанием 4K, 18 Гбит/с
Вход: 1x HDMI и выходы: 16x HDMI
Поставляется с управлением EDID
Поддерживаемое разрешение: до 4K/60 Гц, 1080p, 720p, от VGA до WUXGA.
Поддерживаемый звук: LPCM, Dolby-AC3, DTS7.1, основной звук DSD/Dolby/DTS-HD, Dolby TrueHD Dolby Digital, DTS, DVD-Audio, SACD, MPCM, практически все доступные варианты звука.
Прочный прохладный металлический корпус защищает внутренние части устройства и сохраняет его прохладным, способствуя быстрому поглощению и рассеиванию тепла.
Компактный размер
Простая установка Plug & Play
Совместимость с HDMI 2.0, HDCP 2.2
В комплект входит автоматически переключаемый источник питания 100–240 В, 50/60 Гц для использования в любой точке мира.
Пожизненная техническая поддержка PIISUN и 12-месячная гарантия производителя
ПИИСУН — это надежный разветвитель с заводским питанием, который принимает сигнал HDMI 2.0 с разрешением до 4K при 60 Гц и дублирует сигнал на 16 дисплеев HDMI одновременно, создавая впечатляющую передачу изображения или звука без потерь по кабелю HDMI.
Компактный, прочный, простой в настройке и эксплуатации.Идеально подходит для выставок, конференц-залов, лекционных залов, спальни, гостиной, кухни и заднего двора.
Обратите внимание, что этот разветвитель HDMI 2.0 будет дублировать источник на шестнадцать выходных дисплеев.Его нельзя использовать для расширения рабочего стола для ПК или ноутбука.Если подключенные дисплеи не поддерживают одинаковое разрешение, разветвитель снизит выходное разрешение до следующего лучшего разрешения, поддерживаемого обоими дисплеями, и то же самое произойдет с аудиосигналом.Мы рекомендуем использовать этот разветвитель HDMI 2.0 с высококачественными кабелями HDMI длиной 30 футов или меньше.
