PII-308E 8x1 4K 30 Гц Бесшовный автоматический переключатель HDMI

3D-ПЕРЕКЛЮЧАТЕЛЬ HDMI

Руководство пользователя

Коммутатор HDMI 8x1

(3D Ultra HD 4Kx2K, 60 Гц, HDCP2.2)

Внесите высокое разрешение в свою жизнь! Благодарим вас за покупку нашего продукта.Чтобы обеспечить безопасность и бесперебойную работу продукта в течение многих лет, пожалуйста, внимательно прочитайте руководство перед использованием этого продукта.

1.0 ОПИСАНИЕ

HDMI Switch — это продукт, который может переключать сигналы HDMI из нескольких групп на одно устройство отображения высокой четкости, такое как HDTV, с помощью кнопки вручную.Это позволит избежать частого подключения и отключения кабелей.Он может оптимизировать систему домашнего кинотеатра для достижения наилучшего эффекта.

2.0 ОСОБЕННОСТИ

1. Для поддержки одновременной передачи двух видеопотоков, нескольких

  видеосигналы могут передаваться на один и тот же экран;

2. Переключение происходит автоматически при наличии сигнала на портах;

3. Совместимость с HDMI2.0, HDCP2.2 и DVI 1,0;

4. Поддержка формата видео до 4k2k при 30 Гц с 24-битным RGB/YcbCR.

  4:4:4/YCBCR4:4:4 и до 4k2k при 60 Гц с 12-битным YCBCR 4:4:4;

5. Поддержка формата последовательного видео 3D-кадра до 1080p@60;

6. Поддержка формата видео высокого разрешения VESA до QSXGA@60 Гц;

7. Поддерживает LPCM 7.1CH, Dolby True HD и DTS-HD Master Audio;

8. Поддерживает управление кнопками ИК и панели;

9. Совместим с DVI с помощью адаптера HDMI-DVI;

10.Увеличьте расстояние передачи и улучшите сигнал передачи;

11.Металлический корпус и общее экранирование без помех;

12. Источник питания (см. технические параметры).

3.0 УПАКОВОЧНЫЕ АКСЕССУАРЫ

При первой распаковке удлинителя проверьте, включены ли в него следующие предметы:

Переключатель HDMI 8x1 ------------------------------------------- 1 шт.

Адаптер питания постоянного тока 5 В ---------------------------------------- 1 шт.

Дистанционное управление------------------------------------------------ 1 ШТ

Удлинительный кабель ИК-приемника ----------------------------- 1 шт.

Руководство пользователя------------------------------------------------ ---1 ШТ

4.0 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПОДРОБНО

Продукт 8X1 ПЕРЕКЛЮЧАТЕЛЬ HDMI

Входной порт источника HDMI 8

Выходной порт устройства отображения 1

Разъем порта источника 19-контактный HDMI (ТИП A)

Разъем порта устройства отображения 19-контактный HDMI (ТИП A)

Совместимость с HDCP ДА

Кнопка выбора устройства-источника ИК-пульт дистанционного управления

Входной видеосигнал 0,5–1,0 Вольт PP

Входной сигнал DDC 5 В PP(TTL)

Глубокий цвет 48 бит

Одноканальный диапазон 3840x2160@60

Версия HDMI HDMI2.0

Полоса пропускания до 600 МГц

Скорость сигнала до 18 Гбит/с

Длина входного кабеля ≤10 м

Длина выходного кабеля ≤10 м

Кабель стандарта 28AWG HDMI2.0

Вертикальный частотный диапазон 60 Гц

Потребляемая мощность (макс.) 6,5 Вт

Рабочая температура от 0 ℃ до 70 ℃

Рабочее напряжение постоянного тока 5 В

Адаптер питания 5В 2А

Вес нетто (кг) 0,8

Размер: Д×Ш×В(мм) 276×110×25

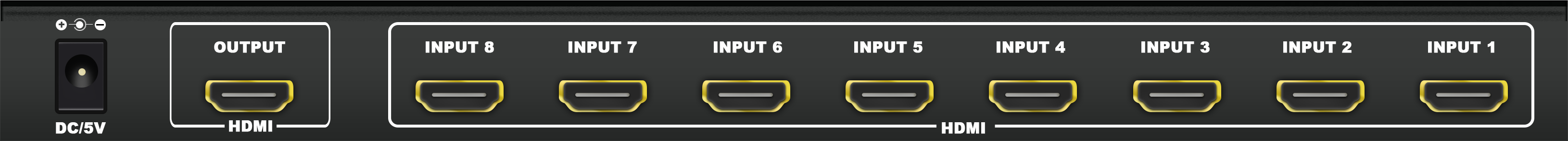

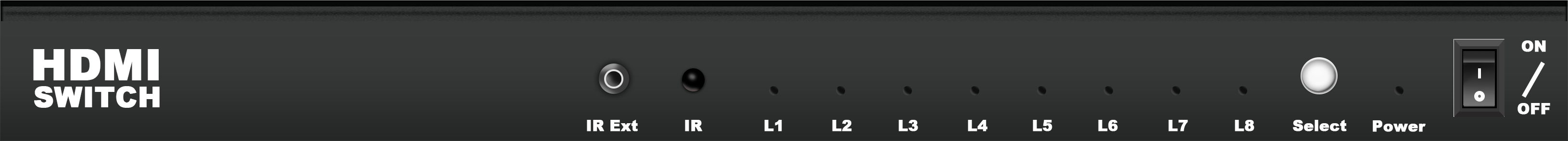

5.0 ВВЕДЕНИЕ ПАНЕЛИ

IR Ext ------------------------------ Порт расширения ИК-приемника

ИК -------------------------------------------------- Порт ИК-приемника

L1-L8 ------------------------------------Индикатор входа HDMI 1-8

ВЫБОР ------------------------------------Кнопка выбора входа

ПИТАНИЕ ------------------------------------------Индикатор питания

ВКЛ/ВЫКЛ ---------------------------------------------Выключатель питания

Постоянный ток/5 В --------------------------------------- Входной порт питания постоянного тока

ВЫХОД HDMI ------------------------------Выходной порт HDMI

HDMI INPUT1-8 -------------------------------Входные порты HDMI

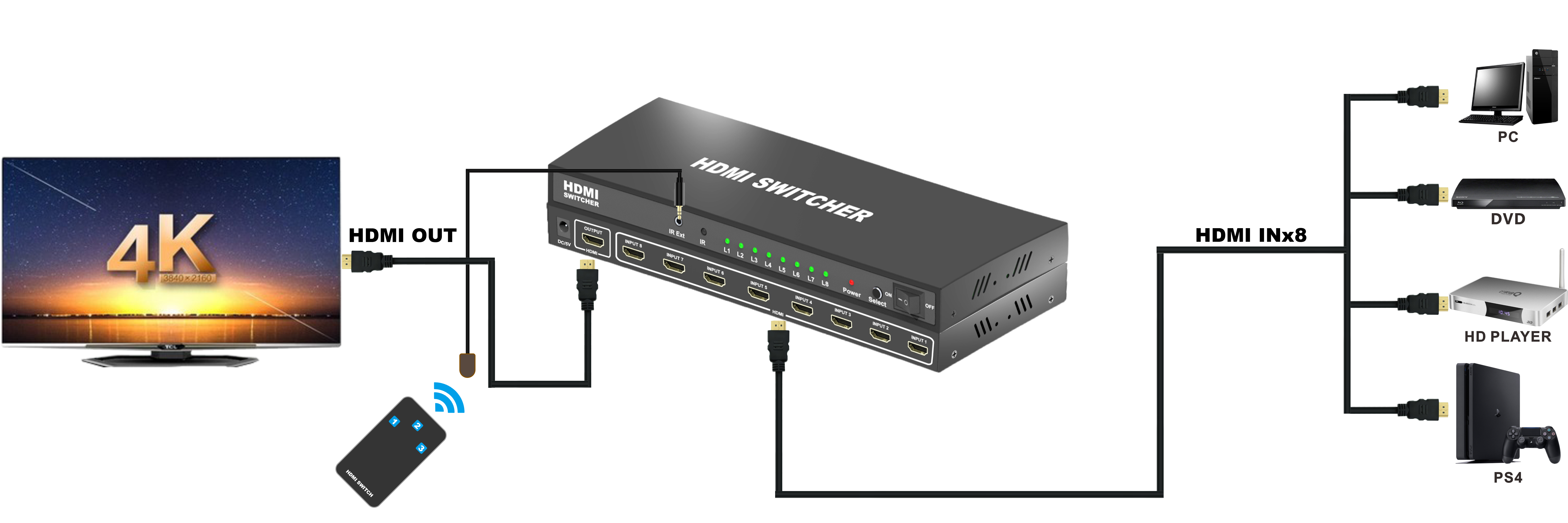

6.0 ПРИМЕНЕНИЕ

Он переключает несколько маршрутов сигналов HDMI от исходного устройства, такого как DVD, спутниковый ресивер, телеприставка, DV-камера, A/V-ресивер и другое устройство с поддержкой HDMI, на устройство отображения высокой четкости, такое как HDTV и плоскопанельный дисплей HDMI.

6.1 Подключите устройство отображения высокой четкости, например HDTV, к переключателю HDMI.

   выходной порт.

6.2 Подключите исходное устройство, например DVD и PS4, ко входу HDMI-переключателя.

   порты.

6.3 После успешного выполнения всех подключений и включения питания

   вы можете выбрать информацию, которую хотите просмотреть или прослушать

Примечание. Когда переключатель HDMI работает, убедитесь, что устройство-источник и устройство отображения надежно соединены кабелями.Чтобы соответствующие порты работали правильно, сначала включите переключатель, а затем включите питание исходного устройства.

7.0 УСТАНОВКА И МЕРЫ ПРЕДОСТОРОЖНОСТИ

Во избежание поражения электрическим током, повреждения изделия и для обеспечения вашей безопасности обратите внимание на следующее:

1. Пожалуйста, медленно подключайте или отключайте сигнальные кабели и не часто подключайте, отключайте или

 встряхните их.

2. Оборудование не следует размещать под солнцем, дождем, сыростью или

 невентилируемая среда.

3. На оборудование не следует помещать жидкие предметы.

4. Не устанавливайте оборудование рядом с источниками тепла, такими как огонь, электричество или другие источники тепла.

 усилители, выделяющие тепло.

5. Не вставляйте в оборудование металлические или другие предметы, кроме

 подключение кабелей к портам.

6. Не разбирайте оборудование самостоятельно;его следует поддерживать

 профессиональный обслуживающий персонал.
