HDMI РАСШИРИТЕЛЬ

• .- Удлинитель HDMI Over Ethernet Поддержка сигналов HDMI 1.4 и 1.3/глубокого цвета 36 бит/xv-YCC/1080p 24fs/DTS-HD.v-YCC/1080p 24fs/DTS-HD.

• -  На расстояние передачи 200 футов по кабелю локальной сети CAT6/CAT7.На расстояние передачи 165 футов по кабелю CAT5e.  Нулевая задержка видео.ПРИМЕЧАНИЕ. Мы рекомендуем использовать прямое соединение HDMI-HDMI, любой ценой избегайте использования преобразователей сигналов или адаптеров.

• - HDCP 1.2/1.4;1080P/1080i/720P/576P/576i/480P/480i;поддерживается 3D-видео

• & - 36 бит (CAT7);24 бит (CAT6);Поддерживает только 2-канальный звук PCM.Поддерживает передачу Dolby Digital/DTS при копировании EDID с правого устройства отображения.

Удлинитель HDMI по одному волокну (20 км)

(Full HD 1080P TCP/IP)

Внесите высокое разрешение в свою жизнь!

Благодарим вас за покупку этого продукта.Для достижения оптимальной производительности и безопасности внимательно прочитайте эти инструкции перед подключением, эксплуатацией или регулировкой данного продукта.Пожалуйста, сохраните это руководство для дальнейшего использования.

Обзор:

  HDMI через один удлинитель Ethernet способен передавать аудио/видео сигнал 1080P 60 Гц на расстояние до 200 футов, что в четыре раза превышает расстояние передачи обычного кабеля HDMI.Наслаждайтесь насыщенным цветом видео и сжатым звуком без потерь, а также используйте функцию копирования EDID, чтобы устранить любые проблемы несовместимости, которые могут возникнуть при установке.Это изделие является отличным дополнением к распределительному помещению A/V, а простота установки делает его идеальным для любого жилого или коммерческого помещения.

Технические характеристики:

• Расстояние передачи до 200 футов.по одному кабелю Ethernet.(Для максимального расстояния используйте кабель Cat6/7)

• Поддерживает глубокий цвет до 36 бит.

• Цифровое аудио, сжатое без потерь

• Скорость передачи данных: 6,75 Гбит/с.

• Функция копирования EDID, позволяющая избежать проблем несовместимости.

2.0 ОСОБЕННОСТИ

1. Передача сигнала: оптоволоконные кабели SC (рекомендуются) длиной до 20000 метров вместо кабелей HDMI подключаются между удлинителем TX и RX.

2. Поддержка протокола HDMI1.3,HDCP 1.2.

3. Поддержка разрешения ввода/вывода: 480p, 576p, 720p, 1080p.

4. Поддержка режима «точка-точка», режим «одна точка-ко-многим».

5. Совместимый с протоколом TCP/IP, один передатчик и несколько приемников, максимум 253 приемника.

6. Поддержка ИК-управления, вы можете управлять STB или Blue-Ray DVD на месте приема с помощью пульта дистанционного управления.

7. Поддержка ИК-пульта дистанционного управления 20 ~ 60 кГц, NEC.

8. Устанавливается за считанные минуты, без потери качества.

СПЕЦИФИКАЦИЯ

Версия HDMI------------------------------------------------- ------------------HDMI1.3a

Входной порт передатчика ----------------------------------------------- ---HDMIx1(АФ)

Выходные порты передатчика -------------------HDMIx1(AF),SC Fiberx1,IR TXx1

Входные порты приемника ------------------------------------------SC Fiberx1,IR RXx1

Выходной порт приемника ----------------------------------------------- -----HDMIx1(AF)

Полоса пропускания частот -------------------------------------- 2,25 Гбит/с (один канал)

Разрешение ввода/вывода---------------------------------480p,576p,720p,1080p

Аудио ------------------------------------------- Частота дискретизации: 32 кГц, 44,1 кГц, 48 кГц

ИК-пульт дистанционного управления ----------------------------------------------- ------20~60кГц;НЭК

Модель человеческого тела с защитой от электростатического разряда ---------------± 8 кВ (разряд через воздушный зазор)

                                         ± 4кВ (контактный разряд)

Рабочая температура--------------------------------0˚C ~ 40˚C / 32˚F ~ 104˚F

Температура хранения ----------------------------------20˚C ~ 60˚C / -4˚F ~ 140˚ Ф

Относительная влажность---------------------------------20~90% относительной влажности (без конденсации)

Размеры (мм)---------------------------------------------- -------------120x73x22

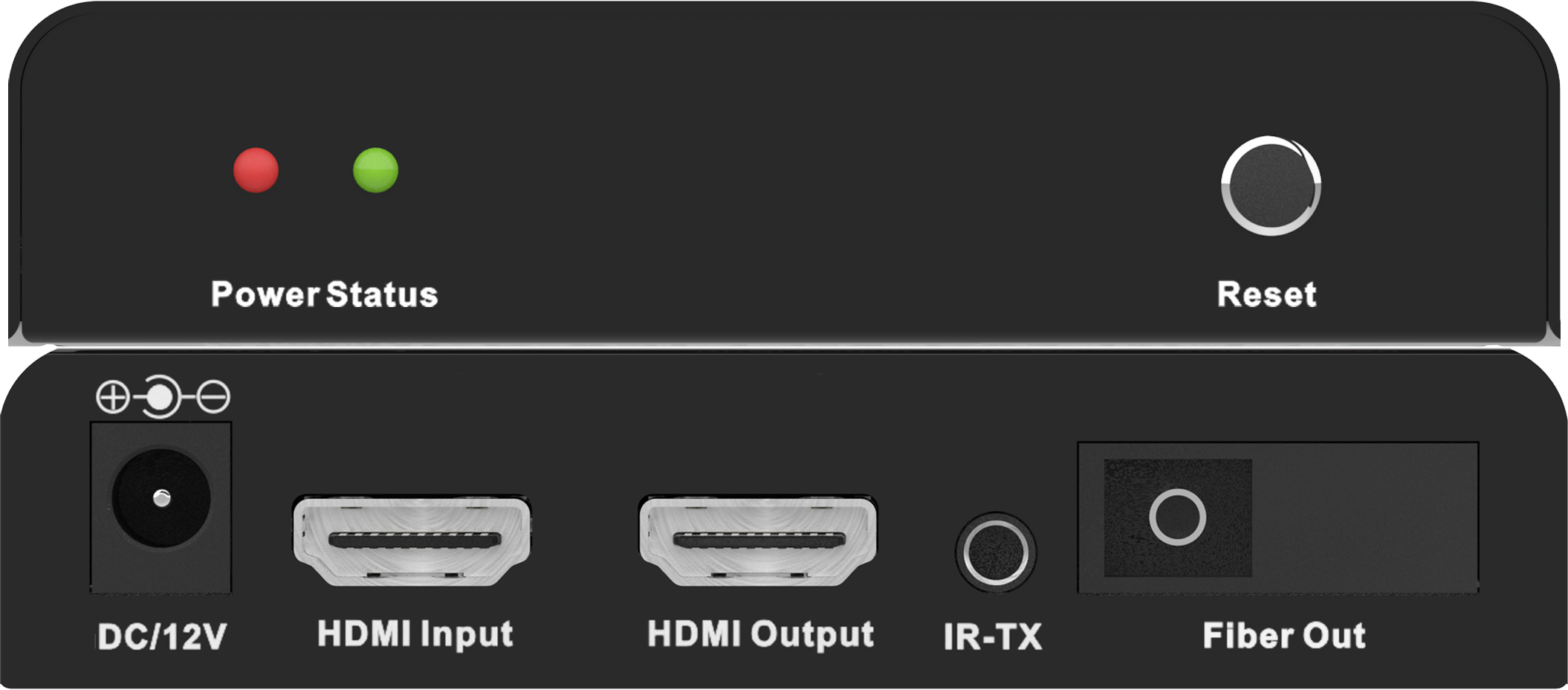

Панель передатчика

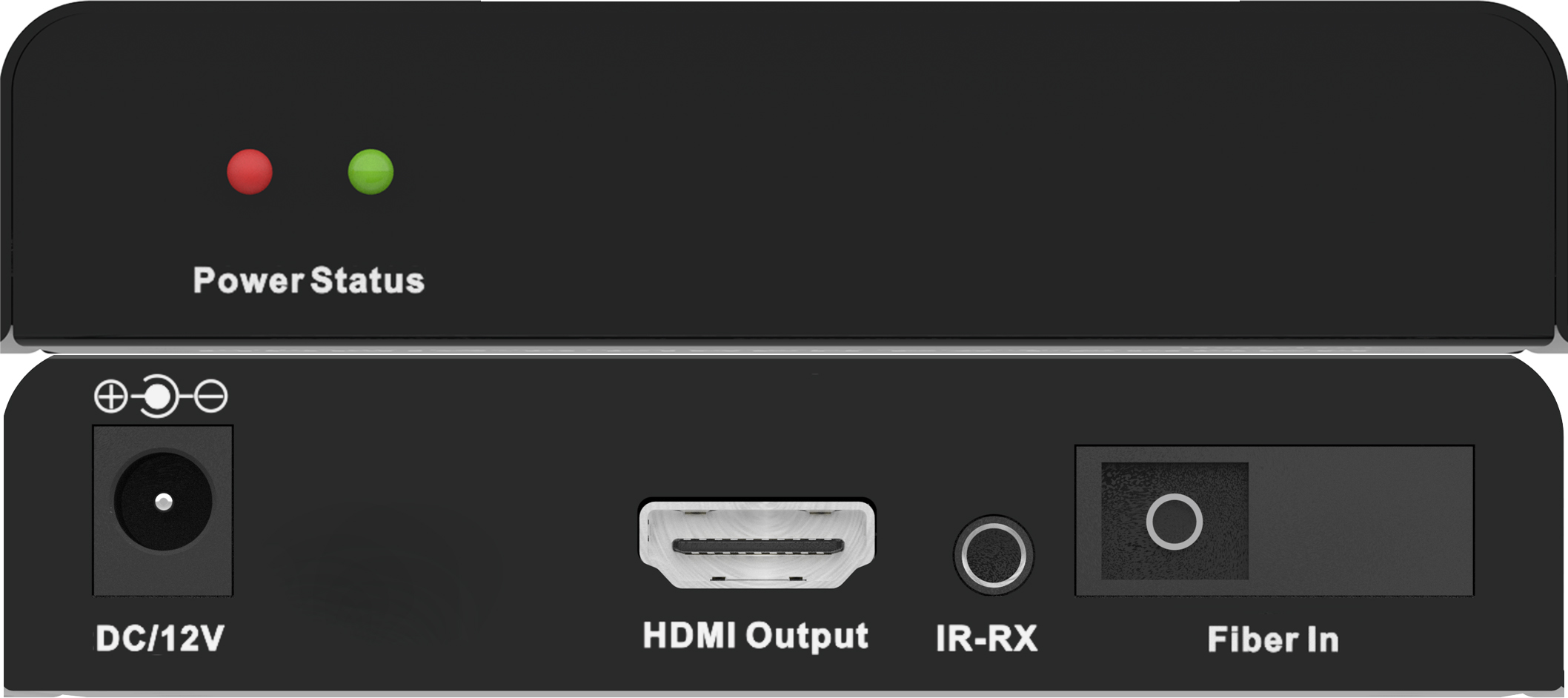

Панель приемника

  ПОДКЛЮЧАЙТЕ И РАБОТАЙТЕ

Перед установкой убедитесь, что все устройства, которые вы хотите подключить, выключены.

6.01.Подключите источник сигнала HDMI к передатчику удлинителя HDMI.

6.02. Используйте оптоволоконный кабель (рекомендуется: SC) для подключения передатчика и приемника.

удлинителя HDMI.

6.03.Подключите дисплейное оборудование с разъемом HDMI к ресиверу

HDMI удлинитель.

6.04.Включите все подключенные устройства. Выберите вход устройства отображения.

на свой канал HDMI.

Передатчик и приемник по одному приложению N, N может достигать 253.

7.0 УСТАНОВКА И МЕРЫ ПРЕДОСТОРОЖНОСТИ

Во избежание поражения электрическим током, повреждения изделия и для обеспечения вашей безопасности обратите внимание на следующее:

1. Пожалуйста, медленно подключайте или отключайте сигнальные кабели и не подключайте, не отключайте и не встряхивайте их часто.

2.2.Оборудование не следует размещать под солнцем, дождем, сыростью или  невентилируемая среда.

3. На оборудование не следует помещать жидкие предметы.

4. Не устанавливайте оборудование рядом с источниками тепла, такими как огонь, электричество или другие усилители, выделяющие тепло.

5. Не вставляйте металлические или другие предметы в оборудование помимо подключения кабелей к портам.

6. Не разбирайте оборудование самостоятельно;его должен обслуживать профессиональный обслуживающий персонал.
