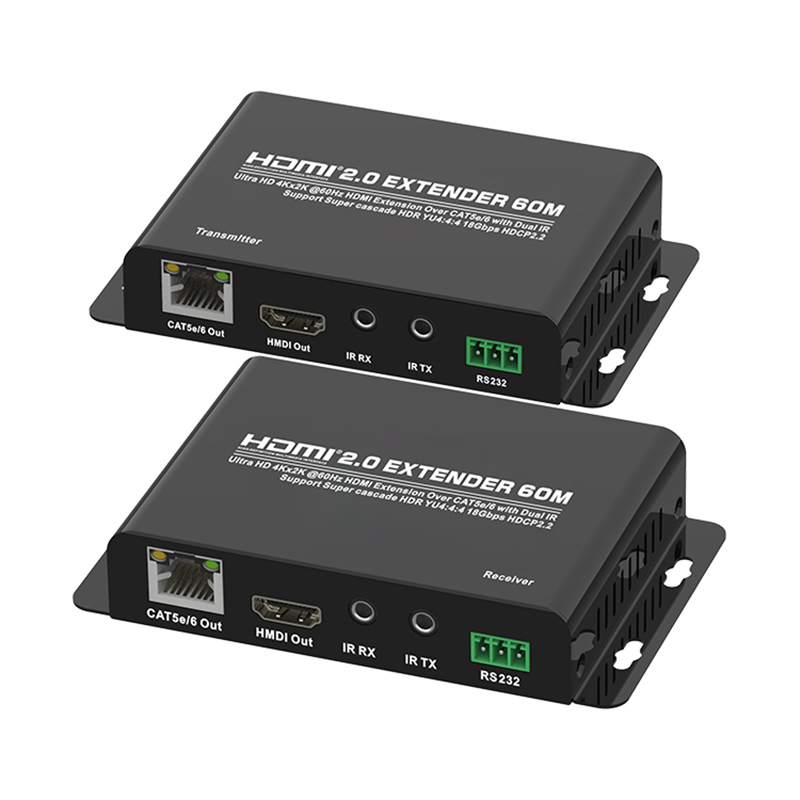

HDMI РАСШИРИТЕЛЬ
Удлинитель HDMI через один CAT5e/6 (60M)
(Ультра HD 4Kx2K, 60 Гц HDCP2.2)
Благодарим вас за покупку нашего продукта.Чтобы обеспечить безопасность и долгие годы бесперебойной работы изделия, пожалуйста, внимательно прочтите руководство перед использованием этого изделия.
1.0 Введение
В удлинителе HDMI HDMI2.0 60M используется один кабель Cat5e/6 (рекомендуется).
Вместо кабеля HDMI вы можете расширить сигнал 4K до 60 метров. Целью удлинителя является обеспечение передачи сигнала на большие расстояния с помощью недорогих проводов.
2.0 Функции
1. Передача сигнала: кабели Cat5e или Cat-6 (рекомендуются) до 60.
метры вместо кабелей HDMI подключаются между TX и RX
Расширитель;
2. Совместим с HDMI2.0, HDCP2.2 и DVI 1,0;
3. Поддержка формата видео до 4k2k при 60 Гц с 24-битным RGB/YcbCR.
4:4:4/YCBCR4:4:4 и до 4k2k при 60 Гц с 12-битным YCBCR 4:4:4;
4. Поддержка формата последовательного видео 3D-кадра до 1080p@60;
5. Поддержка каскадной передачи с несколькими приемниками;
6. Поддержка двойной повторной передачи ИК 20 ~ 60 кГц;
7. Поддержка аудиоформата:
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD;
8. Увеличьте расстояние передачи и улучшите сигнал передачи;
3.0 Упаковочные аксессуары
При первой распаковке удлинителя проверьте, включены ли в него следующие предметы:
1. Передатчик HDMI ------------------ 1 шт.
2. HDMI-приемник --------------------- 1 шт.
3. ИК-приемник -------------------------- 2 шт.
4. ИК-передатчик -----------------------2 шт.
5. Источник питания ------------------------- 2 шт.
6. Руководство пользователя -------------------------- 1 шт.
4.0 Спецификация
Длина кабеля CAT-6 между передатчиком и приемником --------------------------------------До 60 метров
Вход/выход HDMI ---------------------------------------- 4Kx2K @ 60 Гц/1080p/ 1080i/720p/576p/576i/480p/480i
Поддержка аудиоформата ------------------------------------DTS-HD/Dolby-trueHD/LPCM7.1/ DTS/Долби-AC3/DSD
Максимальная пропускная способность------------------------------------------------ -------------------------------------------------- --------600 МГц
Максимальная скорость передачи данных ------------------------------------------------ -------------------------------------------------- ----------18 Гбит/с
Входной видеосигнал ----------------------------------------------- ------------------------------------------0,5~1,5В (размах)
Выходной сигнал DDC ----------------------------------------------- ----------------------------------------5 Вольт (TT1L)
Длина входного/выходного кабеля HDMI -------------------------------------------≤ Стандартный кабель HDMI AWG26 длиной 10 м
Максимальный рабочий ток ----------------------------------------------- -------------------------------------------------- --- 800 мА
Формат адаптера питания ------------------------------------Вход: переменный ток (50 Гц, 60 Гц) 100–240 В ;Выход: 5 В постоянного тока/1 А
Диапазон рабочих температур----------------------------------------------- ------------------------------- (от -15 до +55℃)
Диапазон рабочей влажности ----------------------------------------------- -------------от 5 до 90% относительной влажности (без конденсации)
Размеры (Д х Ш х В) ------------------------------------------ --------------------------------------------100х73х25мм
5.0 Описание панелей
Пожалуйста, изучите рисунки панели ниже и ознакомьтесь с сигналом.
вход (S), выход (S) и требования к мощности.
ПАНЕЛЬ ПЕРЕДАЧИ HDMI-ЭКСТЕНДЕРА

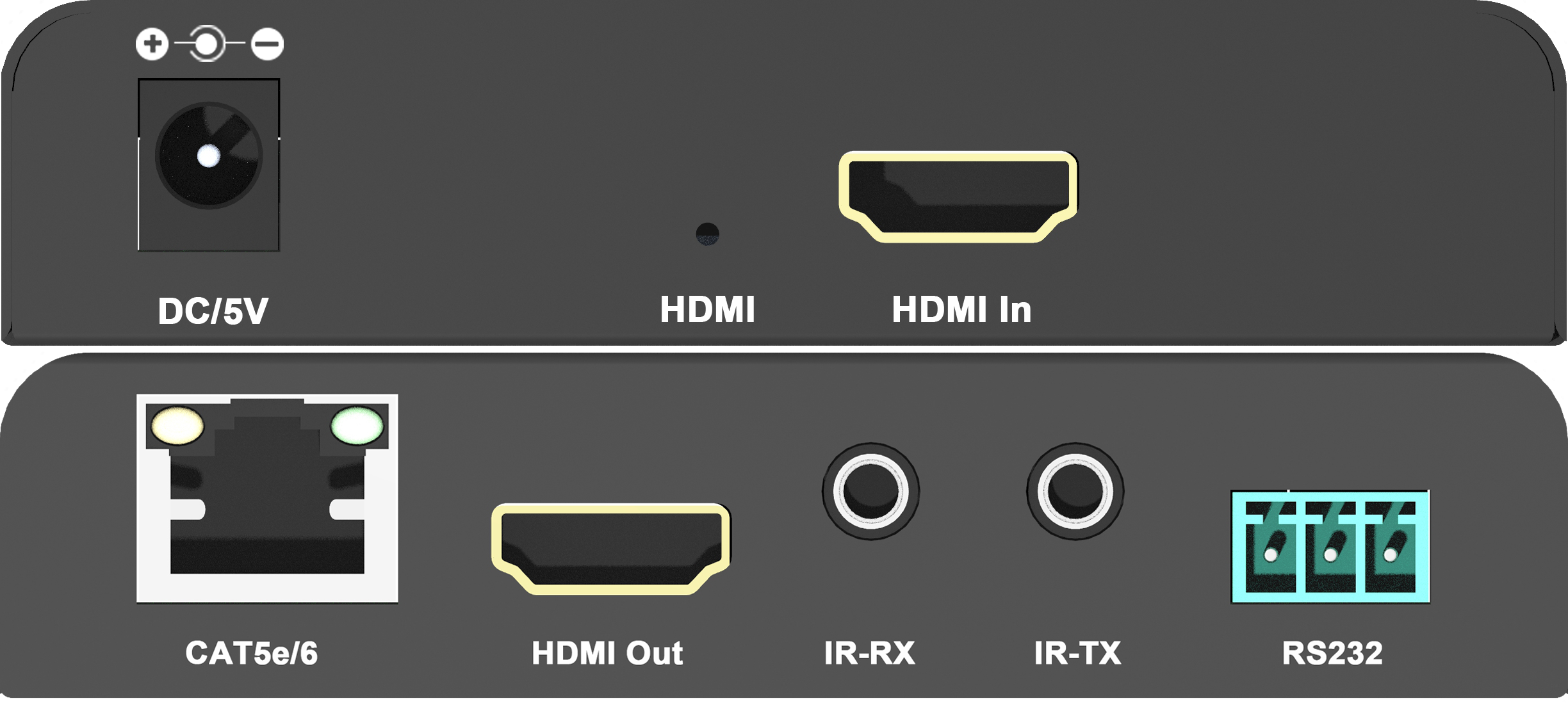

5 В постоянного тока ------------------------------------ Входной порт питания постоянного тока
HDMI -------------------------------------Индикатор входа HDMI
Вход HDMI ------------------------------------ Входной порт HDMI
Cat5e/6 ------------------------------- Кабель локальной сети Выходной порт
Выход HDMI ------------------------------Выходной порт HDMI
IR-RX ------------------------------------------Порт ИК-приемника
IR-TX --------------------------------------Порт ИК-передатчика
RS232 ---------------------------------------------- Порт RS232
ПАНЕЛЬ ПРИЕМА HDMI РАСШИРИТЕЛЯ

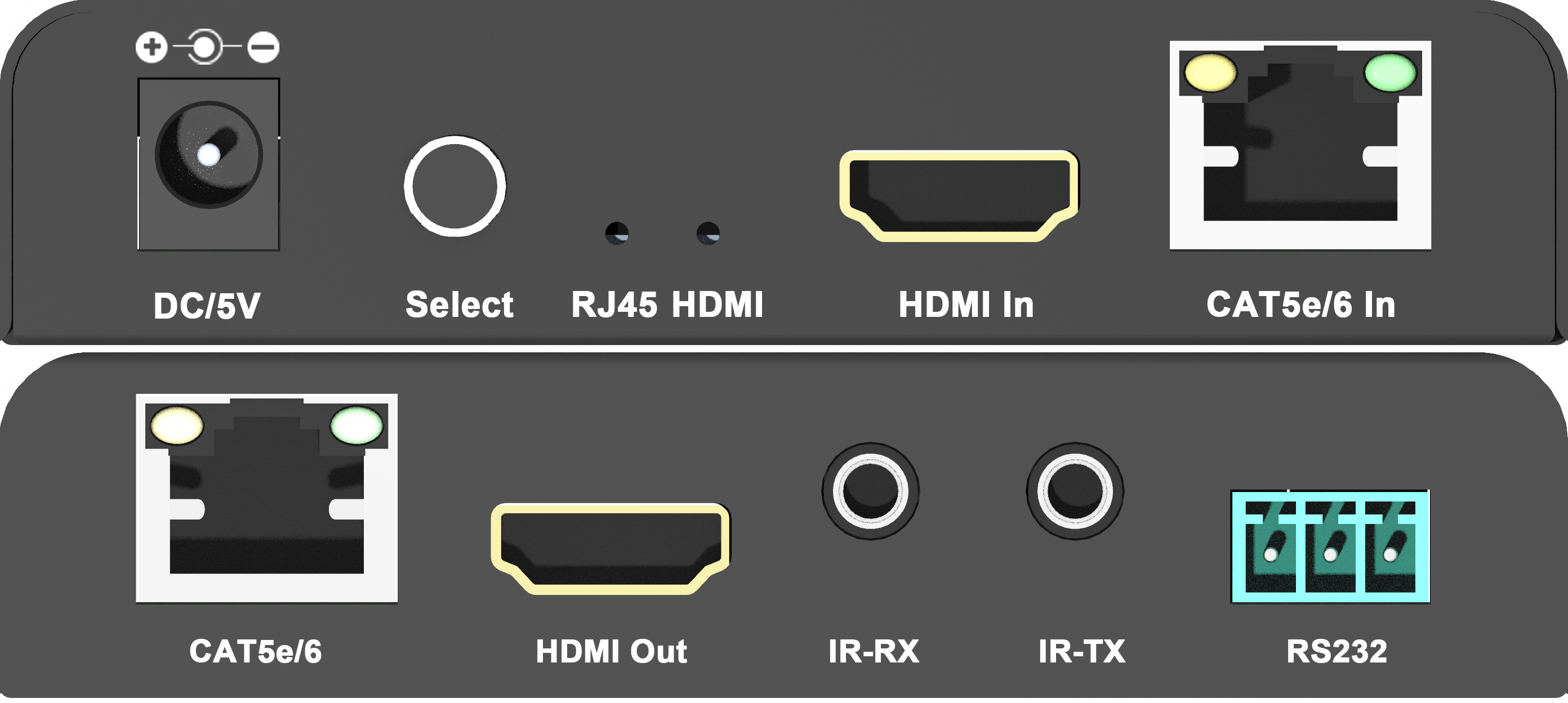

5 В постоянного тока ------------------------------------ Входной порт питания постоянного тока
Выберите ----------------------------- Кнопка переключения входного сигнала
RJ45 -------------------------------------- Индикатор входа RJ45
HDMI ------------------------------------Индикатор входа HDMI
Вход HDMI ---------------------------------- Входной порт HDMI
Вход Cat5e/6 ---------------------------------- Входной порт Cat5e/6
Cat5e/6 ------------------------------- Кабель локальной сети Выходной порт
Выход HDMI ----------------------------------Выходной порт HDMI
IR-RX ------------------------------------------Порт ИК-приемника
IR-TX --------------------------------------Порт ИК-передатчика
RS232 ---------------------------------------------- Порт RS232
6.0 Подключайтесь и работайте
ПриложениеⅠ
(Точка-точка приложения)

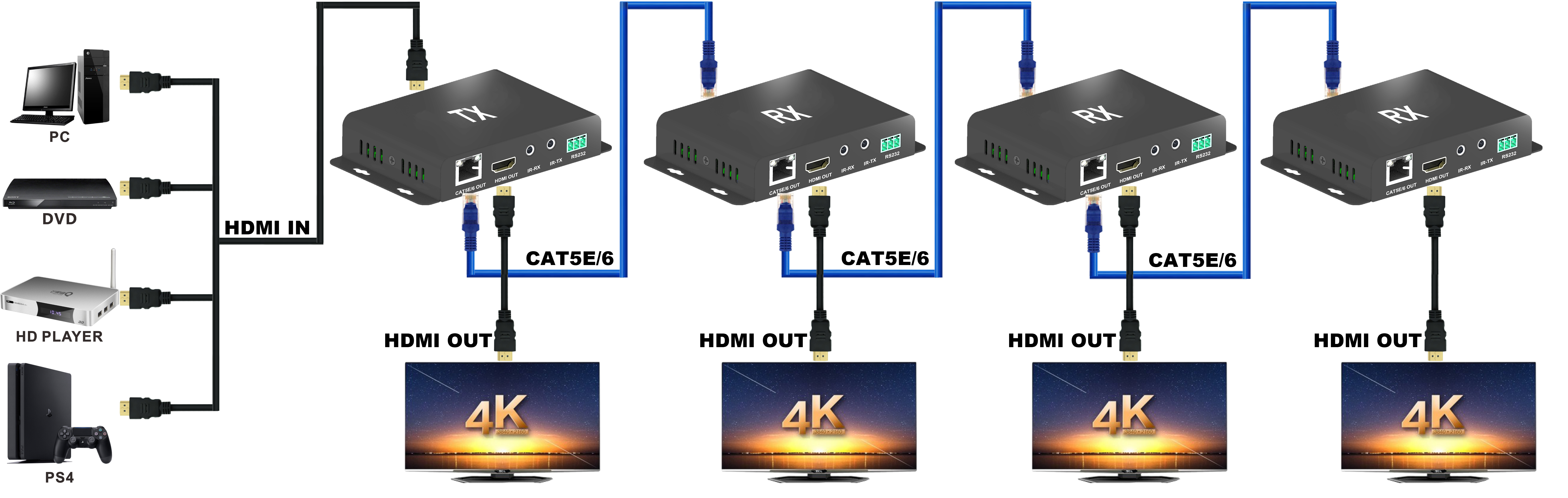

ПриложениеⅡ
(Каскадная передача с несколькими приемниками)
6.01 Подключите устройство-источник к передатчику одним кабелем HDMI (макс. = 10 м).
6.02 Подключите устройство отображения к ресиверу одним кабелем HDMI (макс. = 10 м).
6.03 Соедините TX с RX по одному Cat5e/6 (Макс = 60M).
6.04 Одна пара кабелей IR-RX и IR-TX, подключенная к разъему 3,5 мм IR-RX и
Порты IR-TX передатчика и приемника соответственно.
6.05 Подключите источник питания к TX и RX.
6.06 Светодиодный индикатор: при поступлении сигнала на работу горит постоянный синий свет.
6.07. Выберите источник входного сигнала с помощью кнопки выбора на RX.
7.0 Установка и меры предосторожности
Во избежание поражения электрическим током, повреждения изделия и для обеспечения вашей безопасности обратите внимание на следующее:
1. Пожалуйста, медленно подключайте или отключайте сигнальные кабели и не подключайте, не отключайте и не встряхивайте их часто.
2. Оборудование не следует размещать под солнцем, дождем, сыростью или невентилируемая среда.
3. На оборудование нельзя класть жидкие предметы.
4. Не устанавливайте оборудование рядом с источниками тепла, такими как огонь, электричество или другие усилители, выделяющие тепло.
5. Не вставляйте металлические или другие предметы в оборудование помимо подключения кабелей к портам.
6. Не разбирайте оборудование самостоятельно;его должен обслуживать профессиональный обслуживающий персонал.
