ПИ-51060E
PIISUN
| Количество: | |
|---|---|
КВМ-УДЛИНИТЕЛЬ HDMI
KVM-удлинитель HDMI2.0 через один CAT5e/6 (60M)
(Ультра HD 4Kx2K, 60 Гц HDCP2.2)
Внесите высокое разрешение в свою жизнь!
Благодарим вас за покупку этого продукта.Для достижения оптимальной производительности и безопасности внимательно прочитайте эти инструкции перед подключением, эксплуатацией или регулировкой данного продукта.Пожалуйста, сохраните это руководство для дальнейшего использования.
1.0 ВВЕДЕНИЕ
В HDMI KVM-удлинителе используются одиночные кабели Cat-5e или Cat-6 (рекомендуется) длиной до 60 метров вместо кабеля HDMI для передачи сигнала высокой четкости, что позволяет сократить расходы.
2.0 ОСОБЕННОСТИ
1. Передача сигнала: кабели CAT5e/6 (рекомендуется) до 60 метров.
вместо кабелей HDMI подключаются между TX и RX Extender.
2. Поддержка HDMI2.0,HDCP2.2,HDR,18 Гбит/с.
3. Поддержка разрешения ввода/вывода:
480i/p, 576i/p, 720p, 1080i/p, 4Kx2K@60 Гц.
4. Поддержка передачи удлинителя с выходом HDMI.
5. Поддержка формата видео до 4Kx2K при 60 Гц с 24-битным RGB/YcbCR.
4:4:4/YCBCR4:4:4 и до 4Kx2K при 60 Гц с 12-битным YCBCR 4:4:4.
6. Поддержка аудиоформатов:
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD.
7. Поддержка большого расстояния, контролируемая клавиатурой и мышью.
8. Поддержка ИК-пульта дистанционного управления 20 ~ 60 кГц, NEC.
9. Поддержка передатчика и приемника аудио.
10. Увеличьте расстояние передачи и улучшите сигнал передачи.
3.0 СОДЕРЖИМОЕ УПАКОВКИ
При первой распаковке удлинителя проверьте, включены ли в него следующие предметы:
Передатчик-удлинитель HDMI ------------------------------------------------ - 1 ШТ
Приемник-удлинитель HDMI ----------------------------------------------- ---- 1 ШТ
ИК-передатчик ------------------------------------------------ ------------------ 1 ШТ
ИК-приемник ------------------------------------------------ --------------------- 1 ШТ
Адаптер питания постоянного тока 5 В --------------------------------------------- 2 шт.
USB-кабель для передачи данных ----------------------------------------------- -----------------1 ШТ
Руководство по эксплуатации ------------------------------------------------ ------------ 1 ШТ
4.0 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Версия HDMI------------------------------------------------- -----------------------HDMI2.0
Входные порты передатчика --------------------------------------HDMIx1(AF),USB(BF) х1
Выходные порты передатчика -------------------------HDMIx1(AF),CAT5e/6x1,IR TXx1
Входные порты приемника ----------------------------------------------- -CAT5e/6x1,ИК RXx1
Выходные порты приемника ----------------------------------------HDMIx1(AF),USB( АФ)x2
Полоса частот ------------------------------------------------ ---------------18 Гбит/с
Разрешение ввода/вывода ---------------480i/p, 576p, 720p, 1080i/p, 4Kx2K при 60 Гц
Аудио ------------------------------------- Частота дискретизации: 32 кГц, 44,1 кГц, 48 кГц, 96 кГц
ИК-пульт дистанционного управления ----------------------------------------------- -----------20~60 кГц;NEC
Модель человеческого тела с защитой от электростатического разряда --------------------± 8 кВ (разряд через воздушный зазор)
± 4кВ (контактный разряд)
Рабочая температура -------------------------------------0˚C ~ 40˚C / 32˚F ~ 104˚F
Температура хранения -------------------------------------20˚C ~ 60˚C / -4˚ Ф ~ 140˚Ф
Относительная влажность -------------------------------------- 20~90% относительной влажности (без конденсации)
Размеры (мм)---------------------------------------------- --------------170x81,5x22
5.0 ОПИСАНИЕ ПАНЕЛИ

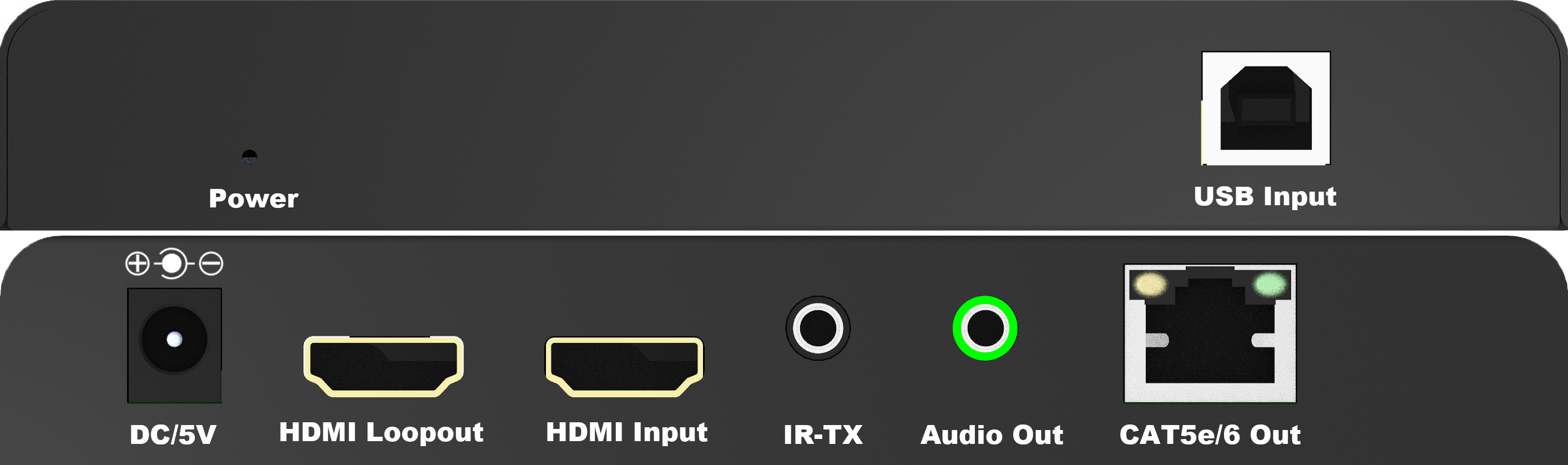

HDMI-передатчик KVM-удлинителя
Питание ----------------------------------- Состояние входного питания постоянного тока
USB-вход -----------------------------------------USB-входной порт
Постоянный ток/5 В --------------------------------------- Входной порт питания постоянного тока
Выход HDMI ----------------------------- Выходной порт HDMI
HDMI IINPUT ------------------------------ Порт источника HDMI
ИК-передатчик ---------------------------------------------- ----ИК-порт TX
Аудиовыход -------------------------------------Аудиовыходной порт
Выход CAT5e/6 ----------------------------- Выходной порт Cat5e/6

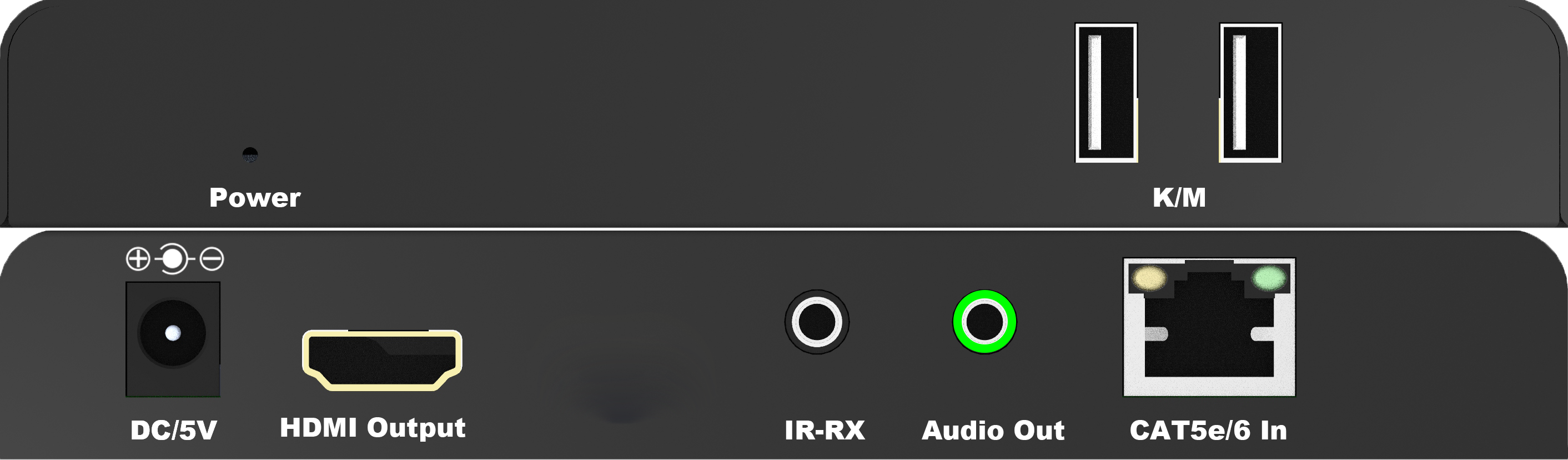

HDMI KVM-удлинитель-ресивер
Питание ------------------------------------Состояние входа питания постоянного тока
K/M ----------------------------------------Клавиатура и мышь
DC/5V ---------------------------------------- Входной порт питания постоянного тока
Выход HDMI ----------------------------------Выходной порт HDMI
ИК-приемник ----------------------------------- ----ИК-порт RX
Аудиовыход --------------------------------------Порт аудиовыхода
Вход CAT5e/6 ------------------------------------ Входной порт Cat5e/6

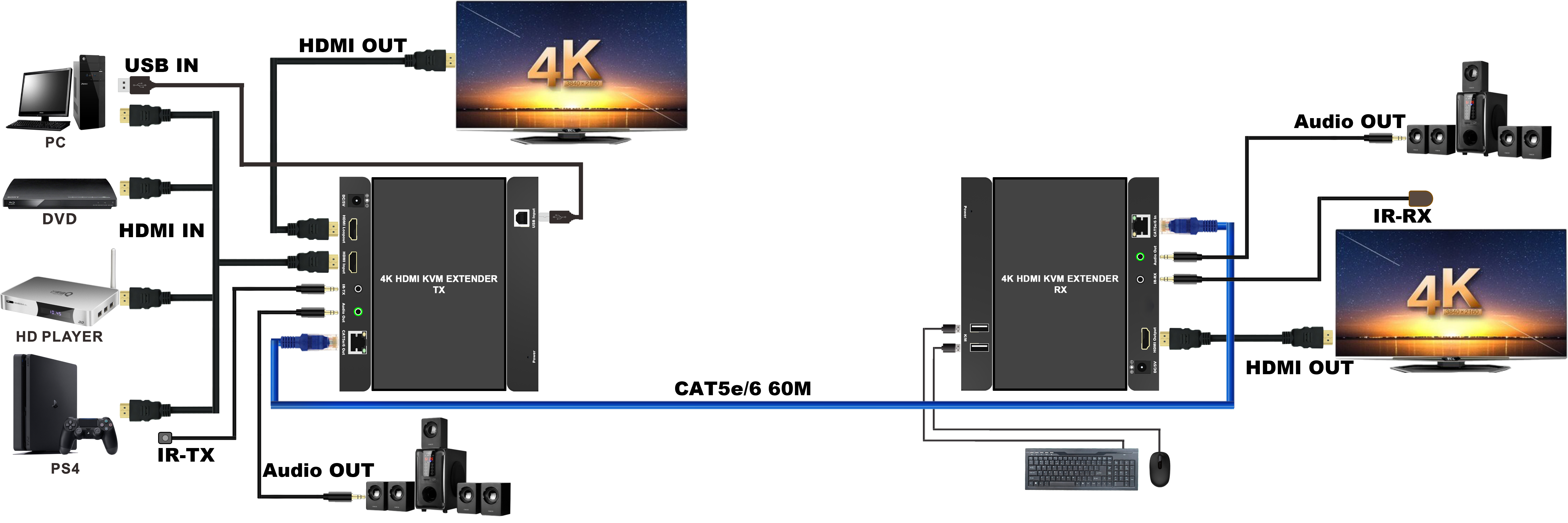

6.0 ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
Перед установкой убедитесь, что все устройства, которые вы хотите подключить, выключены.
6.01.Подключите источник сигнала HDMI к передатчику HDMI KVM-удлинителя;
6.02.Подключите источник USB-сигнала к передатчику HDMI KVM-удлинителя;
6.03.Используйте кабель локальной сети (рекомендуется: CAT5e/6) для подключения передатчика и
ресивер HDMI KVM Extender;
6.04.Подключите дисплейное оборудование с разъемом HDMI к ресиверу
HDMI KVM-удлинитель;
6.05.Подключите клавиатуру и мышь к приемнику HDMI KVM-удлинителя;
6.06.Включите питание всех устройств и продукт начнет работать.
7.0 УСТАНОВКА И МЕРЫ ПРЕДОСТОРОЖНОСТИ
Во избежание поражения электрическим током, повреждения изделия и для обеспечения вашей безопасности обратите внимание на следующее:
1. Пожалуйста, медленно подключайте или отключайте сигнальные кабели и не подключайте, не отключайте и не встряхивайте их часто.
2. Оборудование не следует размещать под солнцем, дождем, влажными или непроветриваемыми помещениями.
3. На оборудование не следует помещать жидкие предметы.
4. Не устанавливайте оборудование рядом с источниками тепла, такими как огонь, электричество или другие усилители, выделяющие тепло.
5. Не вставляйте металлические или другие предметы в оборудование помимо подключения кабелей к портам.
6. Не разбирайте оборудование самостоятельно;его должен обслуживать профессиональный обслуживающий персонал.
