ПИ-51200
PIISUN
| Количество: | |
|---|---|
Благодарим вас за покупку этого продукта.Для достижения оптимальной производительности и безопасности внимательно прочитайте эти инструкции перед подключением, эксплуатацией или регулировкой данного продукта.Пожалуйста, сохраните это руководство для дальнейшего использования.
Удлинитель HDMI — это ультратонкая пара передатчиков-приемников, предназначенная для передачи несжатых сигналов HDMI 4K при 60 Гц через один кабель Cat5e/6/6a/7.
1080P HDMI KVM оптоволоконный удлинитель Многофункциональный HDMI-видео оптический трансивер Full HD SM 20 км Конвертер HDMI в оптоволокно Однорежимная поддержка USB-мышь Клавиатура RS232 GPIO 3,5 мм Двунаправленный стереозвук
Поддержка USB-мыши и клавиатуры. Оптоволоконный преобразователь HDMI KVM с функцией KVM позволяет управлять ПК или другими устройствами с помощью USB-мыши и клавиатуры с удаленного конца.Не поддерживает другое USB-устройство.
Поддержка стереозвука Bi-Di — оптический удлинитель HDMI с двунаправленным разъемом 3,5 мм как на передатчике, так и на приемнике.Вы можете осуществлять внутреннюю связь в режиме реального времени с другими людьми, находящимися на другой стороне, далеко.
Поддержка разрешения Full HD 1080P — удлинитель волокна HDMI поддерживает разрешение до 1920*1200 при 60 Гц;Специальная поддержка 1600*1200@60Гц.Обратная совместимость с более низким разрешением.
Поддержка обратного RS232 — преобразователь HDMI поддерживает последовательный сигнал RS232, вы можете управлять последовательным устройством RS232 с удаленной стороны.
Передача по оптоволоконному кабелю – HDMI-волоконно-оптический преобразователь передает по сигнальному волокну.Несжатая передача До 12,5 миль без задержки.
| Тип видеосигнала | HDCP2.2 |
| Аудио формат | PCM 2.0, LPCM 5.1/7.1, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS 5.1, DTS-HD Master Audio и DTS:X |
| Разрешение ввода/вывода — VESA | 800×600@60Гц, 1024×768@60Гц, 1280×768@60Гц, 1280×800@60Гц, 1280×960@60Гц, 1280×1024@60Гц, 1360×768@60Гц, 1366×768@60Гц, 1400× 1050 при 60 Гц, 1440×900 при 60 Гц, 1600×900 при 60 Гц, 1600×1200 при 60 Гц, 1680×1050 при 60 Гц, 1920×1200 при 60 Гц |
| Разрешение ввода/вывода-SMPTE | 1280x720 при 60 Гц 1920x1080I при 60 Гц 1920x1080P при 60 Гц, 3840x2160 при 60 Гц, 4096x2160 при 60 Гц [ПРИМЕЧАНИЕ: 4096x2160/3840x2160 при 50 Гц/60 Гц основано на субдискретизации цветности 4:2 :0 8-битный только] |
| Максимальная скорость передачи данных | 10,2 Гбит/с |
| Рабочая Температура | От 0°C до 45°C (от 32°F до 11,3°F) |
| Температура хранения | -20°(до 70°((-4°F до 158°F} |
| Защита от ЭСР | 士8кВ (разряд в воздушном зазоре)/ 士4кВ (контактный разряд) |
| Защита от перегрузки | Напряжение: ~1 кВ |
| Потребляемая мощность (максимум) | ≤8,88 Вт (пара) |
| Размеры устройства (ШxВxГ) | 108,8 x 15 x 64,2 мм 4,29 x 0,59 x 2,52 дюйма |
| Вес изделия | Передатчик: 0,18 кг/0,401b Приемник: 0,18 кг/0,401 b |
| HDMI-кабель | 4K при 60 Гц 4:2:0 Вход HDMI: до 10 м/выход HDMI: до 15 м |
| КАТ5е/КАТ6 | 35 м: 1080P, 60 Гц, 48 бит на пиксель/1080P, 60 Гц 3D/3840 x 2160, 60 Гц 4:2:0 |
| КАТ6а/КАТ7 | 70 м: 1080P, 60 Гц, 36 бит/с |
| КАТ6а/КАТ7 | 40 м: 1080P, 60 Гц, 48 бит/пиксель/1080P, 60 Гц 3D/3840 x 2160, 60 Гц 4:2:0 |

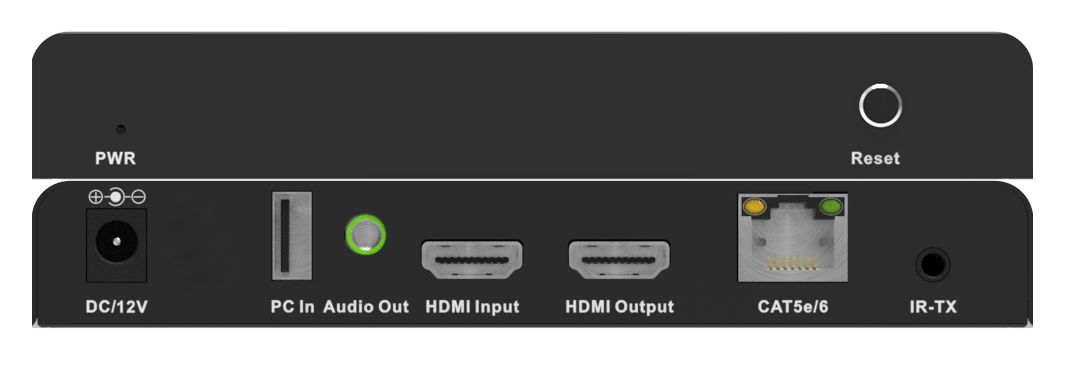

HDMI-передатчик KVM-удлинителя
Мощность ------------------------------------------------Мощность указание
Перезагрузить------------------------------------------------- --- Кнопка сброса
Постоянный ток/12 В ---------------------------------- Интерфейс входного питания постоянного тока
Вход ПК ----------------------------------------Входной интерфейс USB
Аудиовыход ----------------------------------Интерфейс стереовыхода
Вход HDMI ---------------------------------- Входной интерфейс HDMI
Выход HDMI -------------------------- Интерфейс Loopout HDMI
Выход Cat5e/6 ------------------------Выходной интерфейс Cat5e/6
IR-TX ----------------------------------------------- -ИК-интерфейс передачи

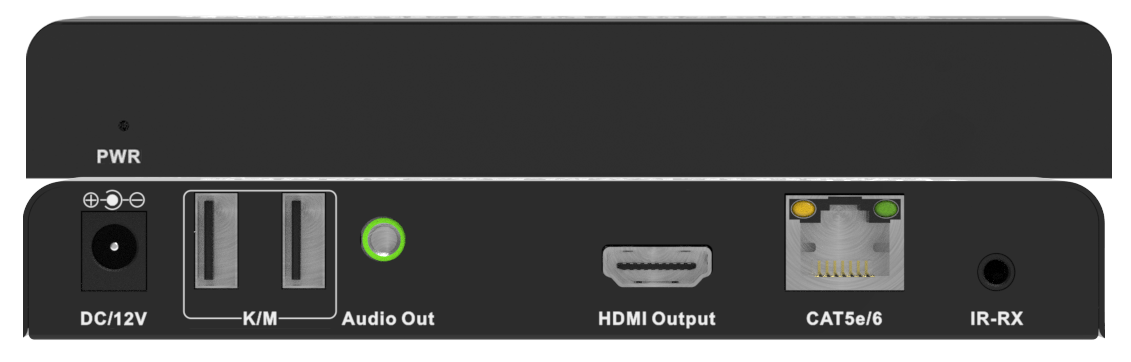

HDMI KVM-удлинитель-ресивер
Мощность ------------------------------------------------Мощность указание
Постоянный ток/12 В ---------------------------------- Интерфейс входного питания постоянного тока
Клавиатура/Мышь -------------------Интерфейс клавиатуры/мыши
Аудиовыход ----------------------------------Интерфейс стереовыхода
Выход HDMI ----------------------------- Выходной интерфейс HDMI
Вход Cat5e/6 ----------------------------Входной интерфейс Cat5e/6
IR-RX ----------------------------------------------- -ИК-интерфейс RX

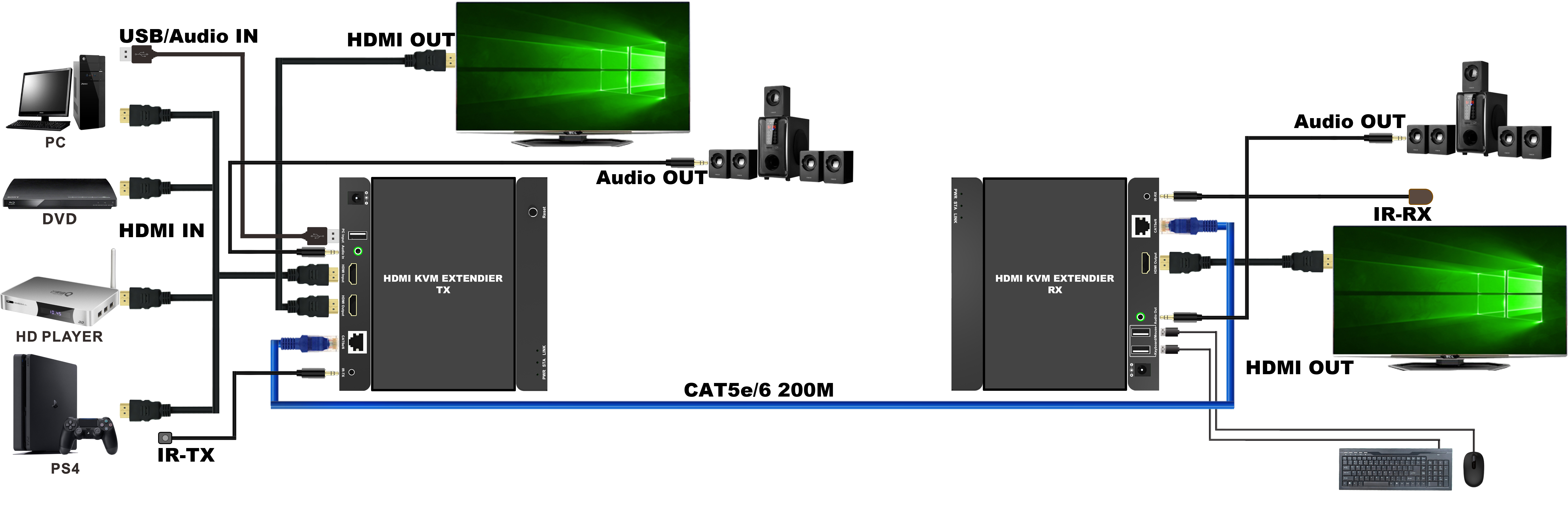

6.0 ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
6.01 Передатчик и приемник по одному.
1. Подключите источник сигнала HDMI к передатчику HDMI KVM-удлинителя;
2. Подключите источник сигнала USB к передатчику удлинителя HDMI KVM;
3. Используйте кабель локальной сети (рекомендуется: CAT5e/6) для подключения передатчика и приемника.
HDMI KVM-удлинитель;
4. Подключите дисплейное оборудование с разъемом HDMI к ресиверу.
HDMI KVM-удлинитель;
5. Подключите клавиатуру и мышь к приемнику HDMI KVM-удлинителя;
6.Включите питание всех устройств и продукт начнет работать.
6.02 Передатчик и приемник по одному приложению N, N может достигать 253.
7.0 УСТАНОВКА И МЕРЫ ПРЕДОСТОРОЖНОСТИ
Во избежание поражения электрическим током, повреждения изделия и для обеспечения вашей безопасности обратите внимание на следующее:
1. Пожалуйста, медленно подключайте или отключайте сигнальные кабели и не подключайте, не отключайте и не встряхивайте их часто.
2. Оборудование не следует размещать под солнцем, дождем, влажными или непроветриваемыми помещениями.
3. На оборудование не следует помещать жидкие предметы.
4. Не устанавливайте оборудование рядом с источниками тепла, такими как огонь, электричество или другие усилители, выделяющие тепло.
5. Не вставляйте металлические или другие предметы в оборудование помимо подключения кабелей к портам.
6. Не разбирайте оборудование самостоятельно;его должен обслуживать профессиональный обслуживающий персонал.
