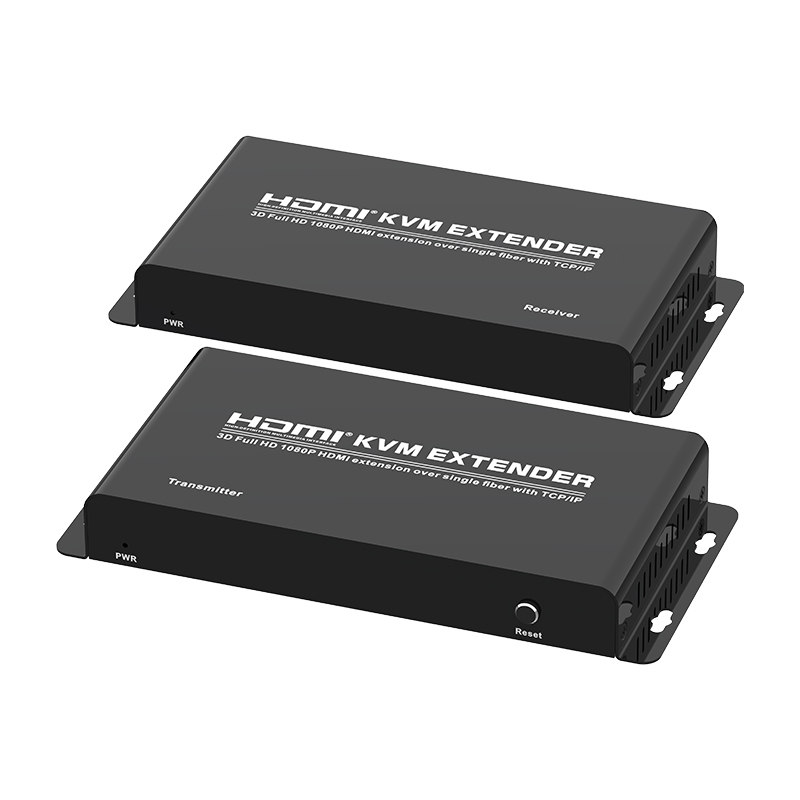

Удлинители HDMI с KVM USB2.0 HDMI по одному оптоволоконному кабелю до 20 км (12,4 миль) Комплект передатчика и приемника без сжатия

• Эта система HDMI по оптоволоконному кабелю используется для отправки сигналов HDMI высокой четкости на удаленное устройство передачи аудио/видео через один оптоволоконный кабель с разъемом SC/SC, с KVM и одним локальным выходом на TX.

• Устройство может обеспечить дальность распространения сигнала HDMI до 12,4 миль (20 км) по одному одномодовому оптоволоконному кабелю SC/SC.он также может быть совместим с многомодовым оптоволоконным кабелем, рабочее расстояние может составлять до 500 м (1640 футов) по одному многомодовому оптоволоконному кабелю SC/SC.Подходит как для универсального типа волокна (S/M, так и для M/M).

• Передача несжатого сигнала.Прочный металл.Двусторонний отвод тепла.Широко используется для распространения источников Ultra-HD, таких как проигрыватели Blu-Ray, игровые консоли, ПК и другие источники HDMI, на удаленные мониторы, дисплеи, телевизоры и т. д.

• Поддержка разрешения видео до 1920x1080P при 60 Гц, поддержка USB-клавиатуры и мыши для дистанционного управления.

• Подключи и работай, простота установки, привод не нужен.

Оптический индекс: 1. Порт волокна: SC 2. Подходит для одномодового волокна 9/125 и многомодового волокна 50/125 или 62,5/125 мкм 2. Расстояние передачи: одномодовое волокно 0-20 км (12,4 мили).Многомодовое волокно 0~500 метров (1640 футов). 3. Длина волны: одномодовый 1310/1550 мкм (9/125 мкм), многомодовый 850 мкм (50/125 мкм), 1310 мкм (62,5/125 мкм).

Удлинитель HDMI через сетевой кабель Cat5e/Cat6/Cat7 длиной до 492 футов Кабель HDMI-RJ45 В комплект входит петлевой KVM-выход

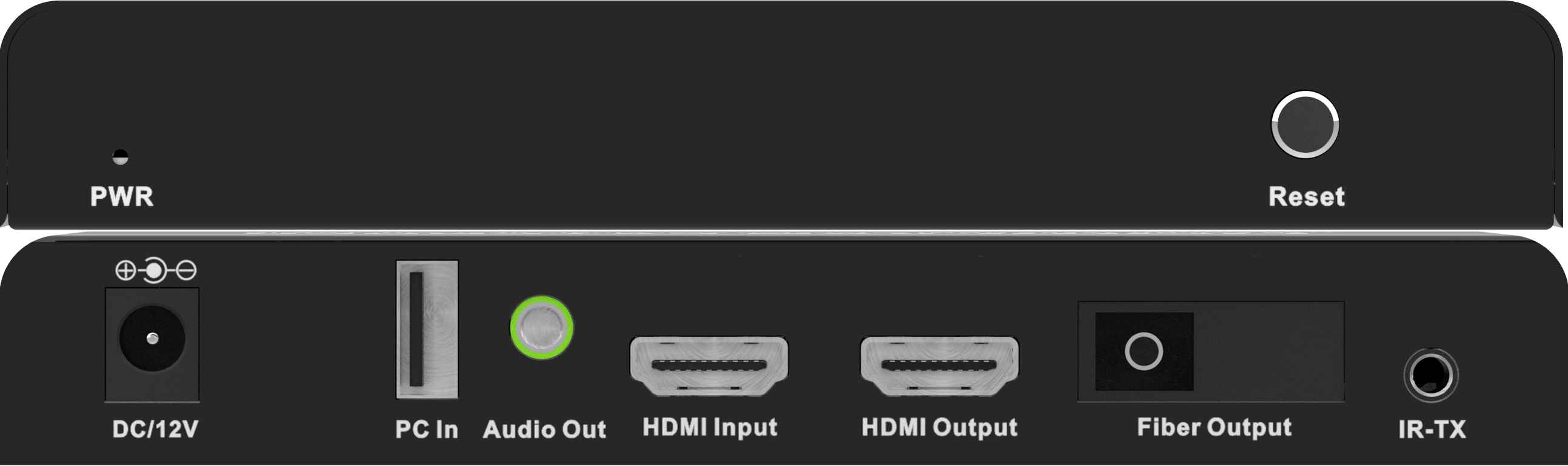

HDMI-КВМ-удлинитель Передатчик

PWR -----------------------------------------------Индикация питания

Перезагрузить------------------------------------------------- -- Кнопка сброса

Постоянный ток/12 В ---------------------------------- Интерфейс входного питания постоянного тока

Вход ПК --------------------------------------- Интерфейс USB-входа

Аудиовход ------------------------------------Интерфейс стереовыхода

Вход HDMI ---------------------------------- Входной интерфейс HDMI

Выход HDMI -------------------------- Интерфейс Loopout HDMI

Оптоволоконный выход ------------------------------ Оптоволоконный выходной интерфейс

IR-TX ----------------------------------------------- -ИК-интерфейс передачи

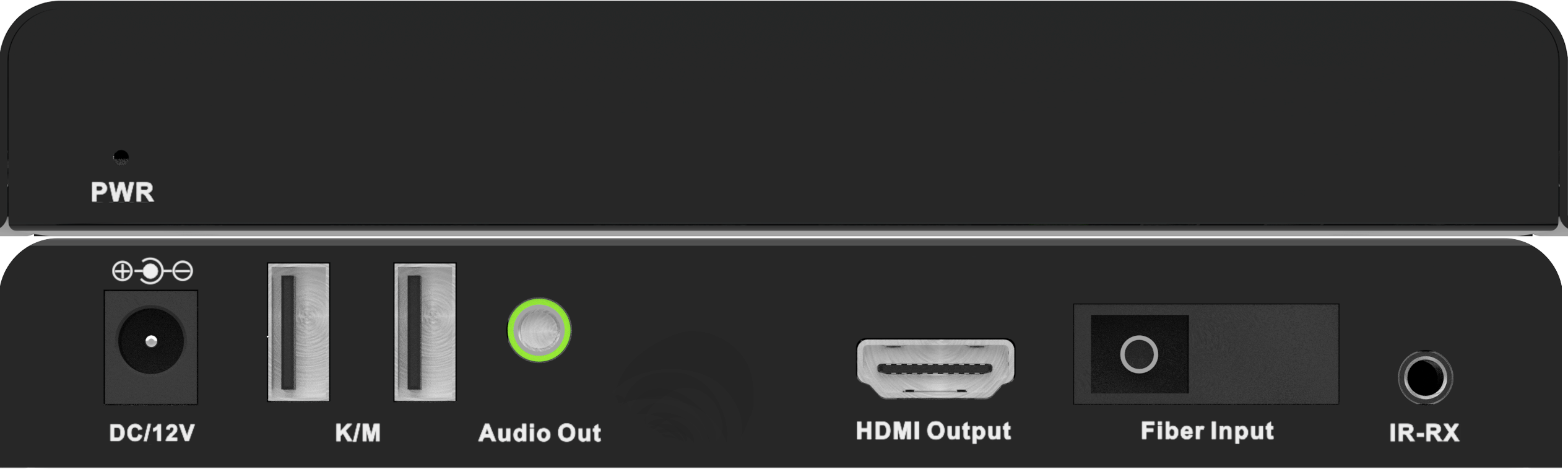

HDMI KVM-удлинитель-ресивер

PWR -----------------------------------------------Индикация питания

DC/12V----------------------------------Интерфейс входного питания постоянного тока

Клавиатура/Мышь --------------------Интерфейс клавиатуры/мыши

Аудиовыход ----------------------------------Интерфейс стереовыхода

Выход HDMI ----------------------------- Выходной интерфейс HDMI

Оптоволоконный вход ------------------------------------ Интерфейс оптоволоконного входа

IR-RX ----------------------------------------------- -ИК-интерфейс RX

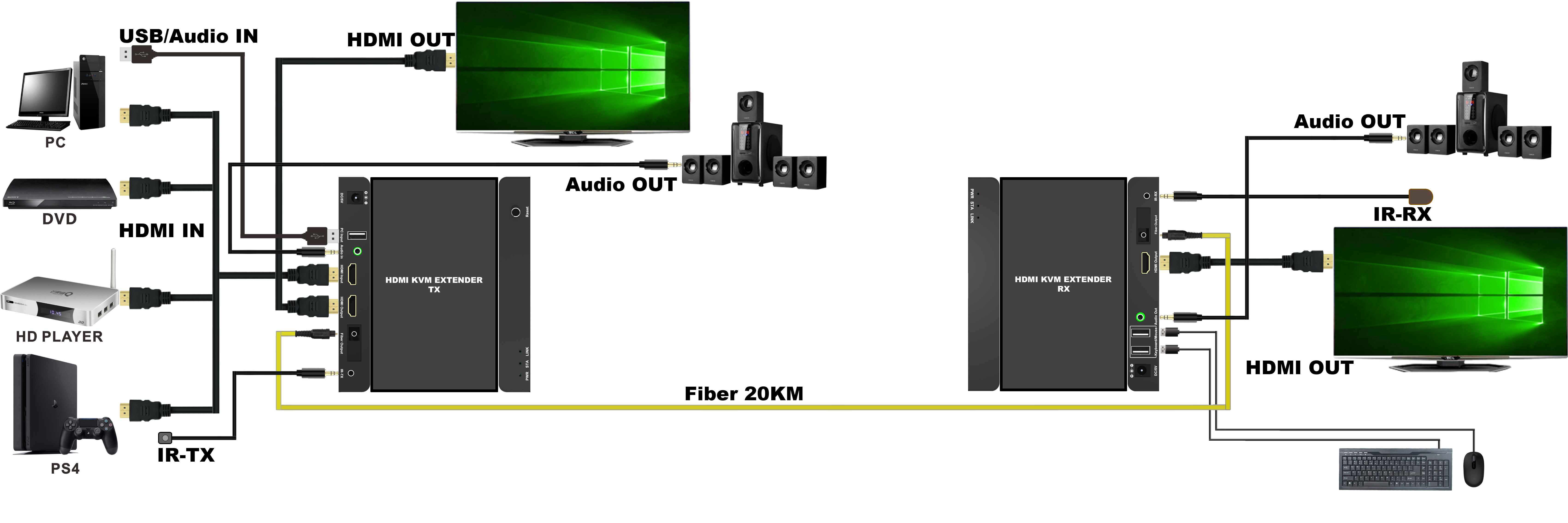

6.0 ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

6.01 Передатчик и приемник по одному приложению.

1. Подключите источник сигнала HDMI к передатчику HDMI KVM-удлинителя;

2. Подключите источник сигнала USB к передатчику удлинителя HDMI KVM;

3. Используйте оптоволоконный кабель (рекомендуется: SC Fiber) для подключения передатчика и приемника.

HDMI KVM-удлинитель;

4. Подключите дисплейное оборудование с разъемом HDMI к ресиверу.

HDMI KVM-удлинитель;

5. Подключите клавиатуру и мышь к приемнику HDMI KVM-удлинителя;

6.Включите питание всех устройств и продукт начнет работать.

6.02 Передатчик и приемник по одному приложению N, N может достигать 253.

7.0 УСТАНОВКА И МЕРЫ ПРЕДОСТОРОЖНОСТИ

Во избежание поражения электрическим током, повреждения изделия и для обеспечения вашей безопасности обратите внимание на следующее:

1. Пожалуйста, медленно подключайте или отключайте сигнальные кабели и не подключайте, не отключайте и не встряхивайте их часто.

2. Оборудование не следует размещать под солнцем, дождем, влажными или непроветриваемыми помещениями.

3. На оборудование нельзя класть жидкие предметы.

4. Не устанавливайте оборудование рядом с источниками тепла, такими как огонь, электричество или другие усилители, выделяющие тепло.

5. Не вставляйте металлические или другие предметы в оборудование помимо подключения кабелей к портам.

6. Не разбирайте оборудование самостоятельно;его должен обслуживать профессиональный обслуживающий персонал.
