HD ВИДЕО КОНВЕРТЕР
Конвертер HDMI в VGA+HDMI
1.0 Введение
Этот тип преобразователя HDMI в VGA и HDMI преобразует цифровой сигнал HDMI в аналоговое видео VGA и сигнал HDMI.Он позволяет пользователям наслаждаться изображением и звуком высокой четкости при просмотре фильмов или играх на традиционных мониторах или проекторах VGA, поддерживает одновременное отображение VGA и HDMI.
Он предлагает решения для цифровых развлекательных центров, розничных и выставочных площадок HDTV, HDTV, Фабрика STB, DVD и проекторов, шумовое пространство и проблемы безопасности, управление центром обработки данных, распространение информации, презентации в конференц-зале, школьная и корпоративная среда обучения.
2.0 Функции
1. Преобразование: он может конвертировать полный HDMI в видео VGA и выход HDMI;
2. Простота в использовании: установка за считанные секунды, настройка не требуется;
3. Поддержка HDMI1.4b;
4. Поддержка HDCP1.4;
5. Поддержка разрешения: 480i/p, 576p, 720p, 1080i/p, 1920x1200;
6. Поддержка полосы пропускания 165 МГц/1,65 Гбит/с на канал (6,75 Гбит/с по всем каналам) для входа HDMI;
7. Поддерживает аналоговый видеовыход до UXGA и 1080p с 10-битным ЦАП;
8. Совместимость с DVI с помощью адаптера HDMI-DVI;
9.Металлический корпус и общее экранирование без помех.
3.0 Упаковочные аксессуары:
Прежде чем приступить к использованию данного устройства, проверьте упаковку и убедитесь, что в транспортировочной коробке содержатся следующие предметы:
1. Конвертер HDMI ----------------------------------------- 1 шт.
2. Аудиокабель ---------------------------------------------- 1 шт.
3. Адаптер питания постоянного тока 5 В--------------------------------- 1 шт.
4. Руководство пользователя --------------------------------------------- 1 шт.
4.0 Технические характеристики
Сигнальные входы/выходы | |
Входной видеосигнал | 0,5–1,0 В (размах) |
Входной сигнал DDC | 5 В размах (TTL) |
Входное соединение | HDMI-мама (19-контактный) |
Выходное соединение | VGA, HDMI, стерео |
Формат видеовхода HDMI | 480i/п;576i/п;720p;1080i/п,1920x1200 |
VGA формат вывода видео | 480i/п;576i/п;720p;1080i/п,1920x1200 |
Формат вывода звука | 2-канальный LPCM |
Рабочая частота | |
Вертикальный диапазон частот | 60 Гц |
Полоса пропускания входного видеоусилителя | 1,65 Гбит/с/165 МГц |
Механический | |
Размер (ДхШхВ) | 90х60х22мм |
Вес (нетто) | 0,1 кг |
Гарантия | |
Ограниченная гарантия | 1 год на запчасти и работу |
Относящийся к окружающей среде | |
Рабочая Температура | от 0 до +70 ℃ |
Рабочая влажность | От 10 % до 85 % относительной влажности (без конденсации) |
Температура хранения | от -10 до +80℃ |
Влажность при хранении | От 5% до 95% относительной влажности (без конденсации) |
Требование к питанию | |
Внешний источник питания | 5 В постоянного тока 1 А |
Потребляемая мощность (макс.) | 2,5 Вт |
Нормативные разрешения | |
Конвертер | CE,FCC,ROHS |
Источник питания | CE,FCC,PSE,TK,UL |
Аксессуары Адаптер | |
Адаптер переменного тока | Стандарт США, стандарт Великобритании и так далее |
Руководство пользователя | Английская версия |

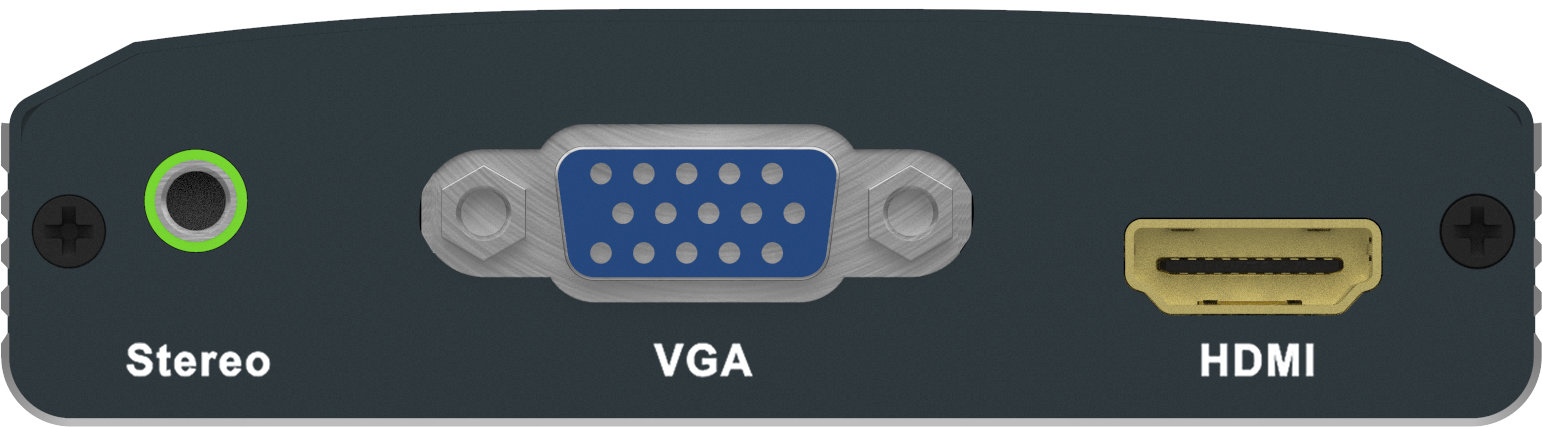

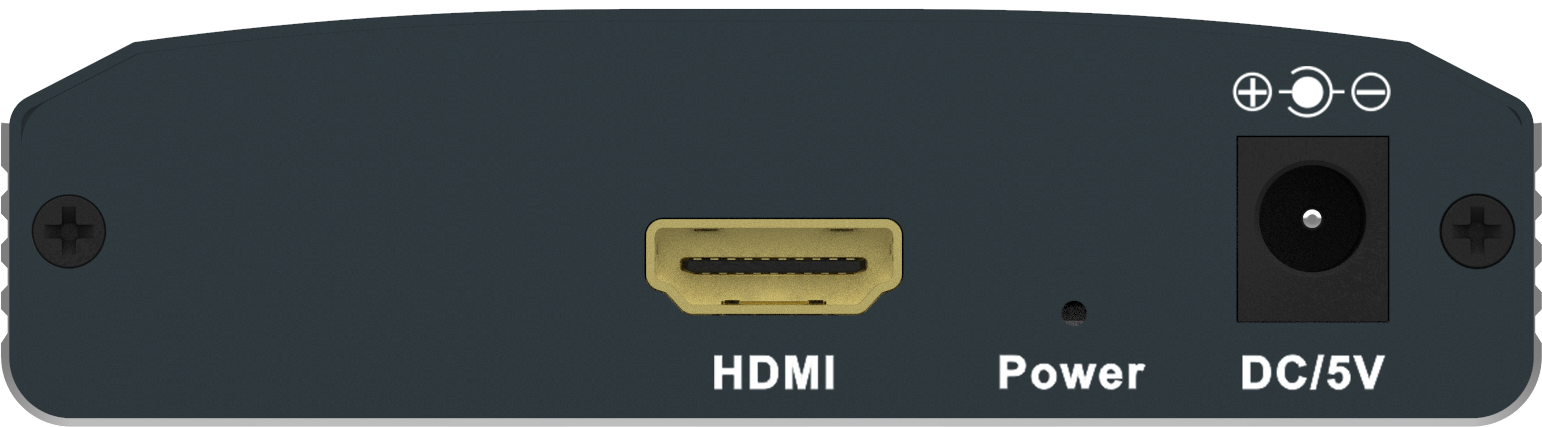

5.0 Введение панели
HDMI------------------------------------------------- --HDMI-вход
Питание --------------------------------------------- Индикатор питания
Постоянный ток/5 В --------------------------------------------- Вход питания постоянного тока
Стерео-------------------------------------------------Аудио Выход
VGA-------------------------------------------------- --- Выход VGA
HDMI------------------------------------------------- HDMI-выход

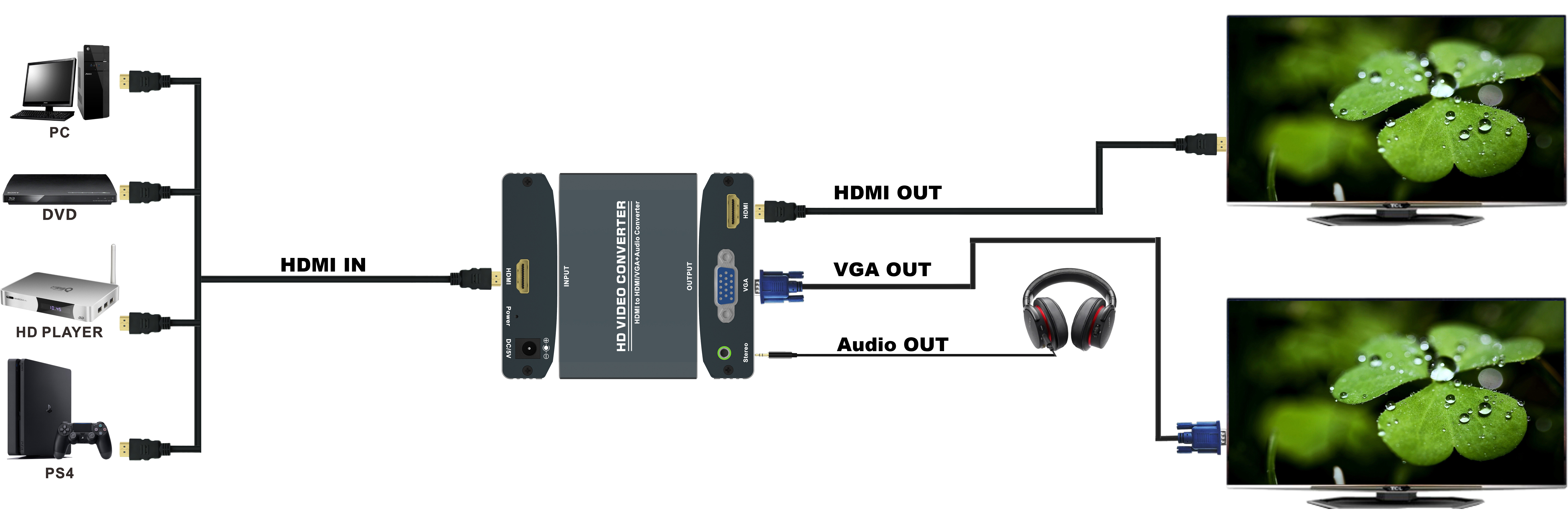

6.0 Подключение и работа
Перед установкой убедитесь, что все устройства, которые вы хотите подключить, выключены.
1. Подключите вход HDMI от устройства-источника к этому конвертеру. (Входные кабели
являются необязательными)
2. Подключите VGA- и стереофонический аудиовыход данного изделия к устройству отображения.
3. Подключите выход HDMI данного изделия к устройству отображения.
3. Вставьте сторону постоянного тока источника питания 5 В в, а затем подключите сторону переменного тока к
блок питания в розетку.
4. Включите все подключенные устройства, выберите вход устройства отображения для
его канал VGA.
5. Изображение не нуждается в настройке.Этот конвертер позиционирует его
автоматически.
Примечание. Возможно преобразование HDMI в VGA. следующая совместимость
1. Если порт VGA дисплея не поддерживает частоту обновления 50 Гц, на подключенном дисплее не будет изображения при настройке источника HDMI на 50 Гц.
2. Если порт VGA дисплея не поддерживает разрешение 720p, 1080i и 1080p, подключенный дисплей должен будет отображать изображение при настройке источника HDMI на 720p, 1080i и 1080p.
3. Если порт VGA дисплея не поддерживает чересстрочное разрешение, изображение не будет отображаться при настройке источника HDMI на 1080i.480i или 576i.
Наш конвертер полностью поддерживает вышеуказанные форматы.эти общие проблемы в основном это касается дисплеев, не поддерживающих эти форматы.
7.0 УСТАНОВКА И МЕРЫ ПРЕДОСТОРОЖНОСТИ
Во избежание поражения электрическим током, повреждения изделия и для обеспечения вашей безопасности обратите внимание на следующее:
1. Пожалуйста, медленно подключайте или отключайте сигнальные кабели и не подключайте, не отключайте и не встряхивайте их часто.
2. Оборудование не следует размещать под солнцем, дождем, влажными или непроветриваемыми помещениями.
3. На оборудование нельзя класть жидкие предметы.
4. Не устанавливайте оборудование рядом с источниками тепла, такими как огонь, электричество или другие усилители, выделяющие тепло.
5. Не вставляйте металлические или другие предметы в оборудование помимо подключения кабелей к портам.
6. Не разбирайте оборудование самостоятельно;его должен обслуживать профессиональный обслуживающий персонал.
