ПИИ-ДП302С
PIISUN
| Количество: | |
|---|---|
3D ДП ВЫКЛЮЧАТЕЛЬскорая помощь
Руководство пользователя
Двунаправленный переключатель DP
(3D Ультра HD 8K60 Гц)
Внесите высокое разрешение в свою жизнь!
Благодарим вас за покупку нашего продукта. Для обеспечения безопасности и многолетней безотказной работы. продукта, PПеред использованием этого продукта внимательно прочитайте руководство.
1.0 Введение:
DP Switch — это продукт, который может переключать сигналы DP из нескольких групп на одно устройство отображения высокой четкости, такое как HDTV, с помощью кнопки вручную.Это позволит избежать частого подключения и отключения кабелей.Он может оптимизировать систему домашнего кинотеатра для достижения наилучшего эффекта.
2.0 Функции:
1. Соответствует DP1.4
2. Поддержка формата видео до 8K при 60 Гц с 24-битным RGB/YcbCR 4:4:4/YCBCR4:4:4 и до 8K при 60 Гц с 12-битным YCBCR 4:4:4.
3. Поддержка формата 3D-кадрового видео с разрешением до 1080p@60.
4. Поддержка формата видео высокого разрешения VESA до QSXGA@60 Гц.5. Поддержка HDR и скорости сигнала 18 Гбит/с.
5. Поддерживает LPCM 7.1CH, Dolby True HD и DTS-HD Master Audio.7. Увеличьте расстояние передачи и улучшите сигнал передачи.8.Металлический корпус и общее экранирование без помех.
3.0 Упаковка аксессуары:
1. Переключатель DP ---------------------------------------------- ------------1 шт
2. USB-кабель питания --------------------------------------------- ---1 шт
4.0 Технический параметры
Одноканальный диапазон ------------------------------------------------ ---------------7680x4320
Входной видеосигнал ----------------------------------------------- -------0,5-1,0 Вольт ПП
Входной сигнал DDC ----------------------------------------------- ---------5 Вольт PP(TTL)
Глубокий цвет------------------------------------------------ ------------------------------48 бит
Версия ДП------------------------------------------------- ------------------------------DP1.4
Пропускная способность------------------------------------------------- -------------------До 600МГц
Скорость сигнала------------------------------------------------ ------------------До 18 Гбит/с
Длина входного кабеля --------------------------------------------- ----------------≤10M
Длина выходного кабеля --------------------------------------------- --------------≤10M
Стандарт кабеля ----------------------------------------------- -------------------28AWG
Вертикальный диапазон частот ----------------------------------------------- -------------60 Гц
Потребляемая мощность (макс.) -------------------------------------------- -----------0,5 Вт
Рабочая Температура------------------------------------------------ -----------0℃-70℃
Вес нетто------------------------------------------------ ------------------------------0,03 кг
Размер: Д*Ш*В(мм)---------------------------------------- -------------53,9x52x15,4

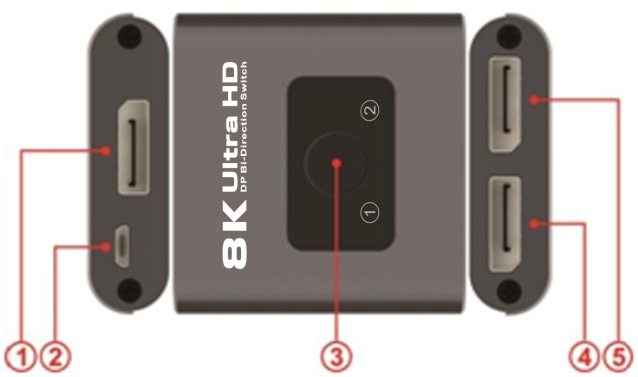

5.0 Панель Введение
При использовании разветвителя DP 1x2 входной сигнал — 1. При использовании коммутатора DP 2x1 — выходной сигнал 1. 2. Вход питания USB
3. Кнопка переключения
При использовании разветвителя DP 1x2 выводится 4/5. При использовании коммутатора DP 2x1 выводится 4/5.

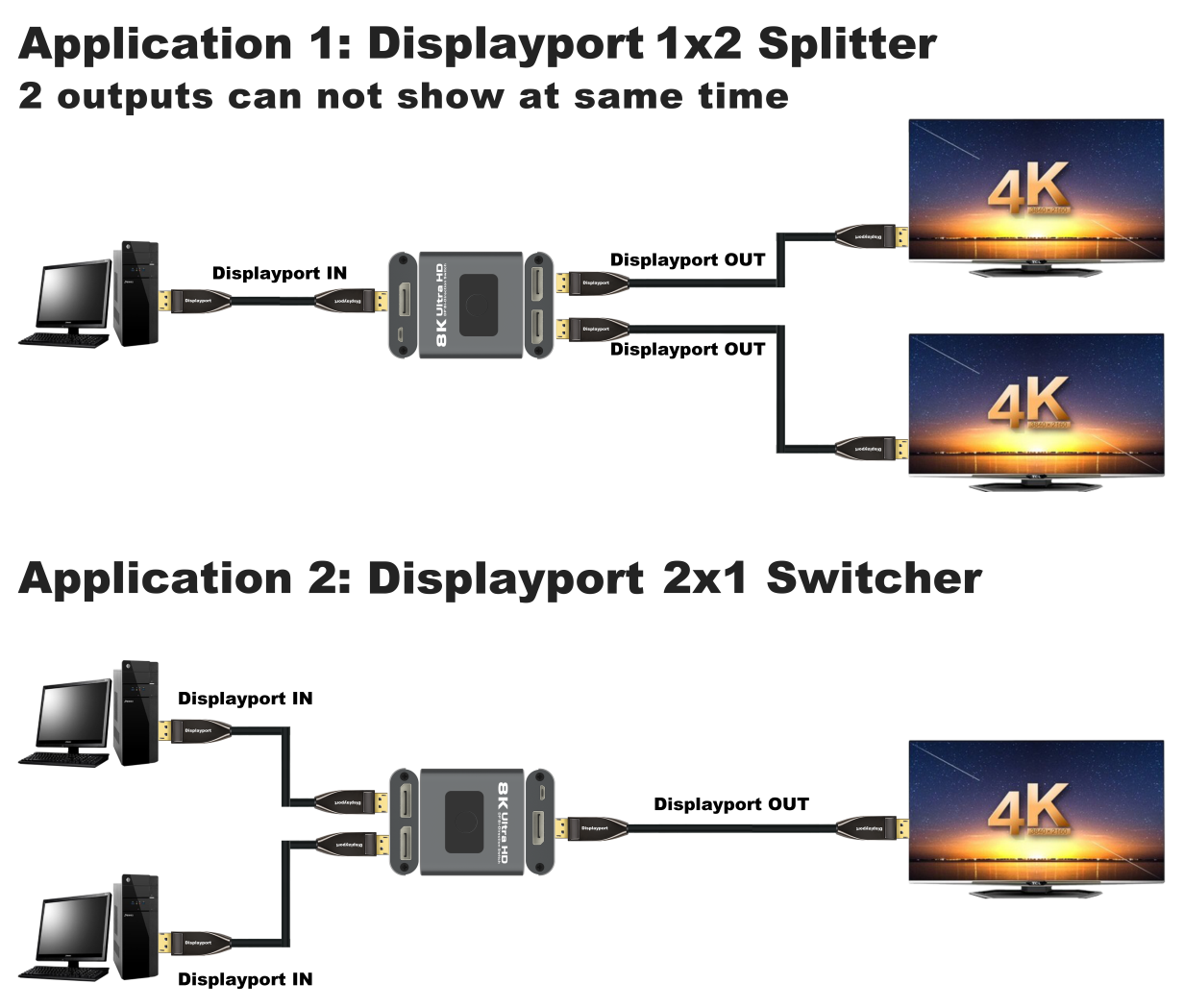

6.0 Подключение диаграмма
Перед установкой убедитесь, что все устройства, которые вы хотите подключить, выключены.
6.1 Подключите кабель DP между источником сигнала и входным портом продукта.
6.2 Подключите кабель DP к выходному порту изделия и телевизору высокой четкости.
6.3Откройте источник сигнала и питание HDTV, тогда все заработает.
Примечание. Когда DP-переключатель работает, убедитесь, что устройство-источник и устройство отображения надежно соединены кабелями.Чтобы соответствующие порты работали правильно, сначала включите переключатель, а затем включите питание исходного устройства.
7.0 УСТАНОВКА И МЕРЫ ПРЕДОСТОРОЖНОСТИ
Во избежание поражения электрическим током, повреждения изделия и для обеспечения вашей безопасности обратите внимание на следующее:
1. Пожалуйста, медленно подключайте или отключайте сигнальные кабели и не часто подключайте, отключайте или
встряхните их.
2. Оборудование не следует размещать под солнцем, дождем, сыростью или
невентилируемая среда.
3. На оборудование не следует помещать жидкие предметы.
4. Не устанавливайте оборудование рядом с источниками тепла, такими как огонь, электричество или другие источники тепла.
усилители, выделяющие тепло.
5. Не вставляйте в оборудование металлические или другие предметы, кроме
подключение кабелей к портам.
6. Не разбирайте оборудование самостоятельно;его следует поддерживать
профессиональный обслуживающий персонал.
