TTL-232R-Печатная плата
PIISUN
| Количество: | |
|---|---|
TTL-232R-PCB представляет собой печатную плату преобразователя последовательного UART USB в TTL, включающую микросхему интерфейса FT232RQ USB в последовательный UART от FTDI, которая обрабатывает все сигналы и протоколы USB.Печатная плата обеспечивает быстрый и простой способ подключения устройств с последовательным интерфейсом уровня TTL к USB.Каждая плата TTL-232R_PCB содержит небольшую внутреннюю электронную плату, использующую FT232R и разъем USB типа A.Техническое описание FT232R, DS_FT232R, доступно на http://www.ftdichip.com.Печатная плата соответствует требованиям RoHS при уровнях TTL + 5 В или + 3,3 В.Печатная плата питается от USB и совместима с полной скоростью USB 2.0.Каждая плата поддерживает скорость передачи данных до 3 Мбод и поддерживает FTDIChip-ID с уникальным серийным номером USB, запрограммированным в FT232R.Эту функцию можно использовать для создания безопасного или защищенного паролем доступа к передаче файлов с помощью печатной платы.
Номер детали В следующей таблице 1.1 приведены подробные сведения о доступной печатной плате TTL-232R-PCB.
номер части | Описание |
ТТЛ-232Р-5В-ПХБ | Плата USB-UART с возможностью выбора +5 В TTL уровень UART сигналы |
ТТЛ-232Р-3В3-ПХБ | Плата USB-UART с возможностью выбора TTL +3,3 В уровень сигналов UART |
ТТЛ-232РГ- VSW3V3-PCB | Кабель USB-UART с +3,3 В Сигналы UART уровня TTL.Максимум выход 50 мА на VCC |
Кабели USB TTL Serial представляют собой серию кабелей-преобразователей USB в последовательный интерфейс, которые обеспечивают соединение между USB и последовательными интерфейсами UART.
Все кабели оснащены устройством FTDI FT232R, встроенным в разъем USB типа «A», который обеспечивает доступ к соединениям передачи (Tx), приема (Rx), RTS#, CTS#, VCC (5 В) и заземления UART. Все кабели полностью соответствуют RoHS и одобрены FCC, CE и UKCA.

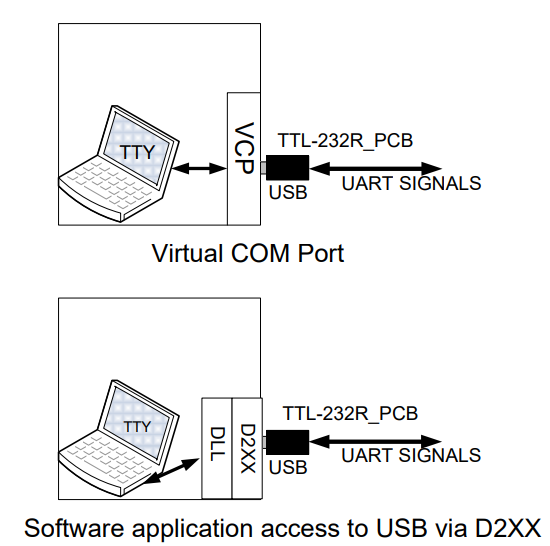

TTL-232R-3V3-PCB/ TTL-232R-5V-PCB — это печатная плата преобразователя последовательного UART USB в TTL, включающая микросхему FT232RQ с интерфейсом USB в последовательный UART, которая обрабатывает все сигналы и протоколы USB.Печатная плата обеспечивает быстрый и простой способ подключения устройств с последовательным интерфейсом уровня TTL к USB.Он содержит небольшую внутреннюю электронную плату, использующую FT232R, а также разъем USB типа A.Печатная плата питается от USB и совместима с полной скоростью USB 2.0.Плата поддерживает скорость передачи данных до 3 Мбод и поддерживает FTDIChip-ID с уникальным серийным номером USB, запрограммированным в FT232R.Эту функцию можно использовать для создания безопасного или защищенного паролем доступа к передаче файлов с помощью печатной платы.Требуются драйверы USB, которые используются для отображения FT232R на печатной плате как VCP.Это позволяет пользователю взаимодействовать с интерфейсом USB через стандартный последовательный порт эмуляции ПК.Другой USB-драйвер FTDI, драйвер D2XX, также можно использовать с прикладным программным обеспечением для прямого доступа к FT232R на печатной плате через DLL.
· Встроенный FT232RQ обеспечивает однокристальный интерфейс USB для асинхронной последовательной передачи данных.
· Весь протокол USB обрабатывается электроникой на печатной плате.
· Подключитесь напрямую к UART микроконтроллера или контактам ввода/вывода.
· Полностью поддерживаемое аппаратное или программное квитирование X-On/X-Off.
· Внутренняя EEPROM с областью записи пользователя.
· Поддержка функции FT232R FTDIChip-ID для повышения безопасности.
· Печатная плата питается от USB, внешний источник питания не требуется.
· Выход 3,3 В позволяет питать внешнюю логику от порта USB.
· Низкое потребление полосы пропускания USB
· Совместимость с хост-контроллером UHCI/OHCI/EHCI
Типичные области применения
Преобразователь уровня USB в последовательный TTL
Обновление устаревших периферийных устройств на USB
Интерфейс микроконтроллера UART или ввод/вывод на USB
Интерфейс FPGA/PLD к USB
Замените переключатели уровня типа MAX232, обеспечивающие прямое подключение продуктов к ПК через USB.
Интерфейс USB-инструмента ПК
USB-промышленное управление
USB-ключи программного/аппаратного шифрования
Поддерживаются различные настройки , свяжитесь с нами для более подробной информации
