ТТЛ-232Р-5В
PIISUN
| Количество: | |
|---|---|
Шаг 0,1 дюйма
Проводник 26AWG
Весь протокол USB управляется электроникой кабеля USB
Подключитесь напрямую к UART микроконтроллера или контактам ввода-вывода.

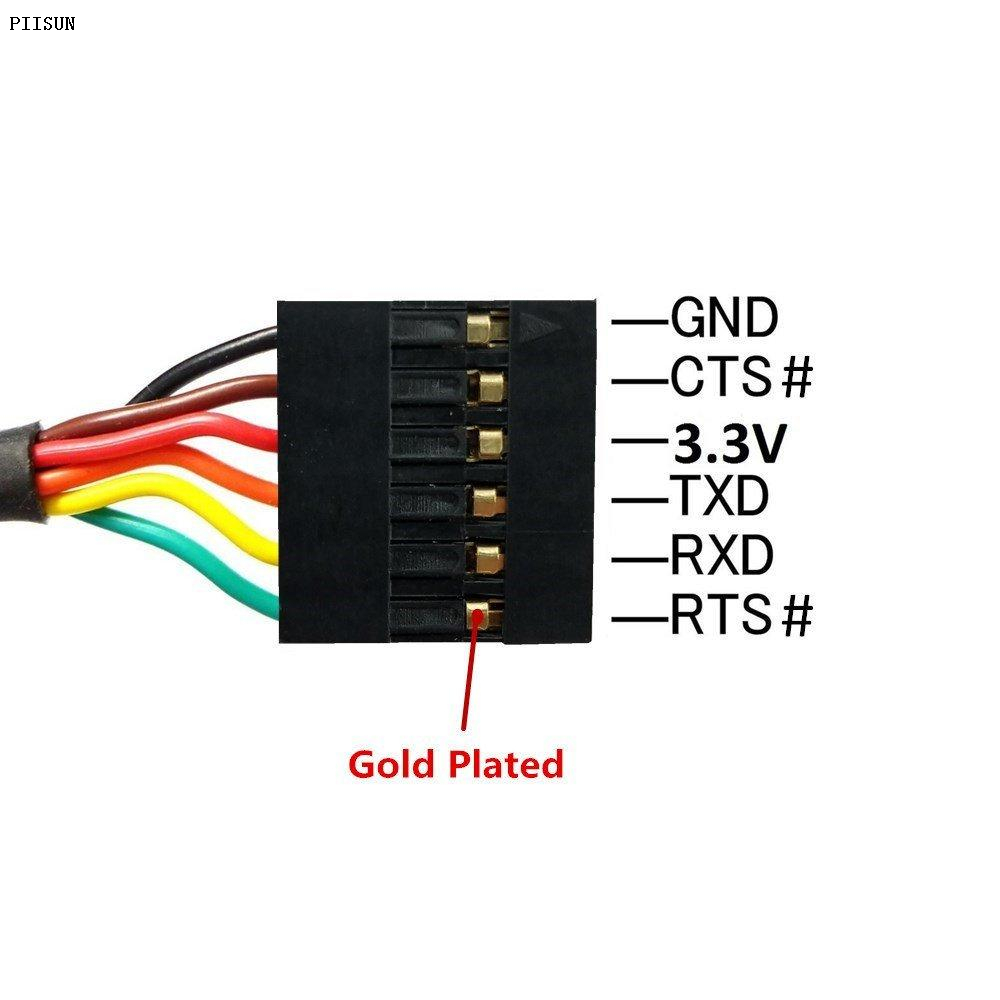

6-канальный выход обеспечивает Tx, Rx, RTS#, CTS#, VCC и GND (аудиоразъем, который обеспечивает только Tx, Rx, GND)
Поддержка функции FTDIChip-ID™ FT232R для повышения безопасности
Низкое потребление полосы пропускания USB
Диапазон рабочих температур от -40 до +85°C
Компьютеры и компьютерная периферия

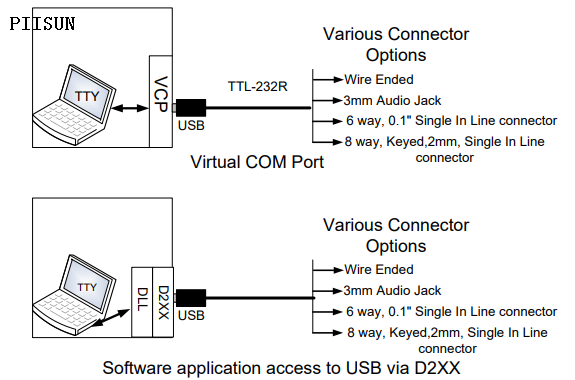

TTL-232R-5V/TTL-232R-3V3 — это кабель-преобразователь USB в последовательный порт (уровень TTL), который позволяет легко подключать интерфейсные блоки TTL к USB.В этой версии последовательного адаптерного кабеля USB-TTL от FTDI контакты ввода-вывода настроены на работу с напряжением 5 В.

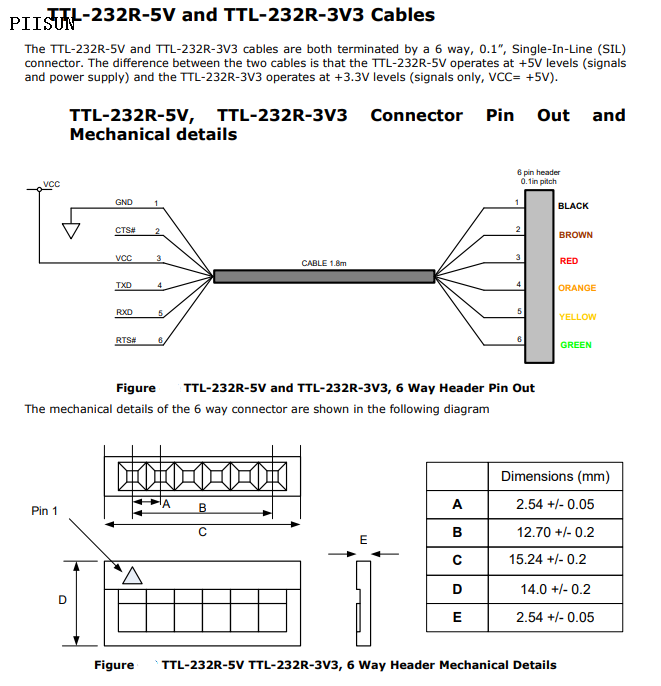

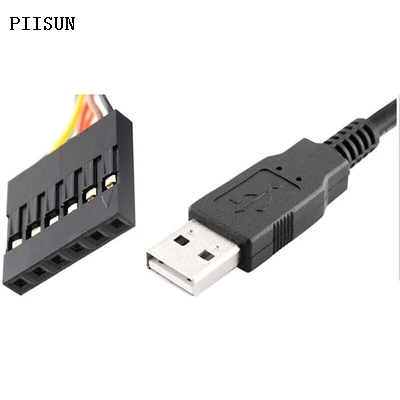

В TTL-232R используется микросхема FT232RQ, которая расположена внутри разъема USB «A» и заканчивается на конце кабеля длиной 1,8 метра разъемом с шагом 0,1 дюйма, который обеспечивает доступ для передачи (Tx), приема ( Rx), RTS#, CTS#, Vcc (5 В) и GND.
TTL-232R-5V/TTL-232R-3V3 полностью соответствует требованиям RoHS и поставляется отдельно упакованным в антистатический пакет.Он одобрен FCC, CE и UKCA.
TTL-232R-5V/TTL-232R-3V3 — это последовательный преобразовательный кабель USB в UART с сигналом UART уровня +5 В TTL.USB-сторона кабеля питается от USB и совместима с полной скоростью USB 2.0.Оба кабеля заканчиваются 6-контактным однопроводным разъемом диаметром 0,1 дюйма (SIL). Кабель содержит небольшую внутреннюю электронную плату, использующую FT232R, которая инкапсулирована в конец кабеля с разъемом USB. .
· Шаг 0,1 дюйма
· Проводник 26AWG
· Весь протокол USB обрабатывается электроникой кабеля USB
· Подключитесь напрямую к UART микроконтроллера или контактам ввода-вывода.
· 6-канальный выход обеспечивает Tx, Rx, RTS#, CTS#, VCC и GND (аудиоразъем, который обеспечивает только Tx, Rx, GND)
· Поддержка функции FTDIChip-ID™ FT232R для повышения безопасности
· Низкое потребление полосы пропускания USB
· Диапазон рабочих температур от -40 до +85°C
Доступные кабели и номера деталей В следующей таблице 1.1 приведены подробные сведения о доступных кабелях TTL-232R.
номер части | Описание | Концевой соединитель* | Детали кабеля |
ТТЛ-232Р-5В | Кабель USB-UART с уровнем TTL +5 В сигналы UART. | 6-контактный SIL, шаг 0,1 дюйма | 6 ядер, 26AWG, диаметр=5 мм |
ТТЛ-232Р-3В3 | Кабель USB-UART с +3,3 В Уровень ТТЛ сигналы UART | 6-контактный SIL, шаг 0,1 дюйма | 6 ядер, 26AWG, диаметр=5 мм |
ТТЛ-232Р-5В-МЫ | Кабель USB-UART с уровнем TTL +5 В сигналы UART. | Провод закончился (нет разъем) | 6 ядер, 26AWG, диаметр=5 мм |
ТТЛ-232Р-3В3-МЫ | Кабель USB-UART с +3,3 В Уровень ТТЛ сигналы UART | Провод закончился (нет разъем) | 6 ядер, 26AWG, диаметр=5 мм |
ТТЛ-232Р-5В-АЖ | Кабель USB-UART с уровнем TTL +5 В сигналы UART. | Аудиоразъем 3,5 мм | 2 ядра и спираль, 26 AWG, диаметр = 4 мм |
ТТЛ-232Р-3В3-АЖ | Кабель USB-UART с +3,3 В Уровень ТТЛ сигналы UART | Аудиоразъем 3,5 мм | 2 ядра и спираль, 26 AWG, диаметр = 4 мм |
ТТЛ-232Р-3В3-2мм | Кабель USB-UART с +3,3 В Уровень ТТЛ сигналы UART | 8-контактный, с ключом, 2 мм разъем для использования с модулями FTDI VDRIVE2 или VMUSIC2 | 7 ядер, 26 AWG, диаметр=5 мм |
Типичные области применения последовательного преобразователя TTL в USB:
Преобразователь уровня USB в последовательный TTL
• Обновление устаревших периферийных устройств на USB
• Интерфейс микроконтроллера UART или ввод-вывод USB.
• Интерфейс FPGA/PLD к USB
• Интерфейс для модулей FTDI VDRIVE2 или VMUSIC2.
• Заменить переключатели уровня типа MAX232, обеспечивающие прямое подключение продуктов к ПК через USB.
• Интерфейс USB-инструмента для ПК
• Промышленное управление USB
• USB-ключи программного/аппаратного шифрования
Также доступны пользовательские версии (при условии минимального заказа).
