USB-RS232-МЫ-1800-BT
PIISUN
| Количество: | |
|---|---|
FTDI USB-RS232-WE-1800-BT Кабель USB — последовательный порт RS232, конец провода 1,8 м (5 В)
USB-RS232-МЫ-1800-BT-5.0
Разъем USB содержит небольшую печатную плату с микросхемой последовательного интерфейса UART FTDI FT232RQ для обработки всех сигналов и протоколов USB.
Эти преобразователи поддерживаются сертифицированными Microsoft WHQL драйверами VCP для Windows, Apple Mac и Linux: все они доступны,

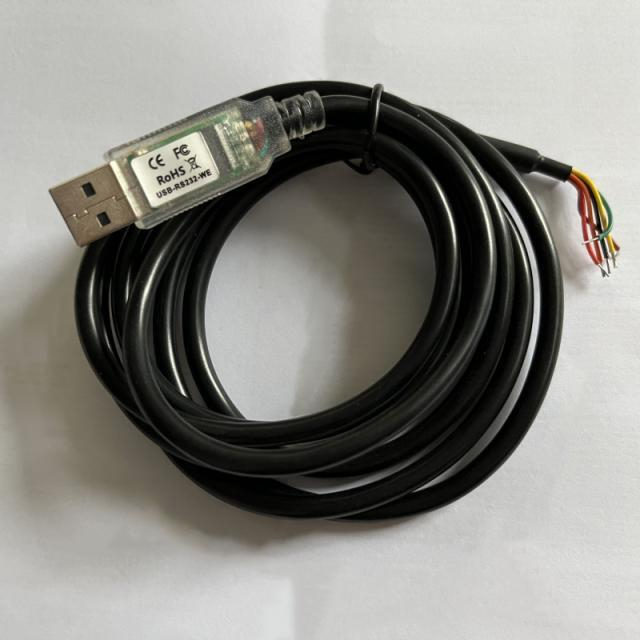

Кабель-адаптер промышленного класса с USB на RS232 длиной 6 футов (1,8 метра) с проводами на концах.Подключите устаревшие устройства последовательной связи DB-9 к современному компьютеру через USB.Встроенные светодиоды TXD/RXD в прозрачном разъеме USB для визуальной индикации трафика данных.

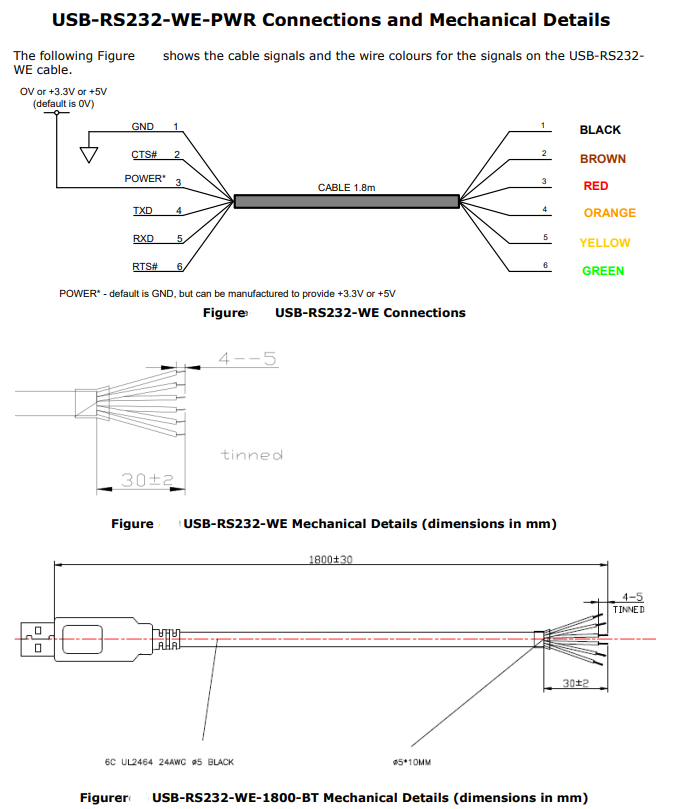

Сигналы данных UART уровня RS-232: RXD (желтый), TXD (оранжевый), GND (черный), RTS (зеленый), CTS (коричневый), +5 В (красный).Стандартные скорости передачи данных Windows (от 300 до 921,6 Кбит/с).Поддержка интерфейса UART для 7 или 8 бит данных, 1 или 2 стоповых битов и нечетного/четного/маркировки/пробела/без четности
Стандартный набор микросхем FTDI и драйверы устройств обеспечивают максимальную совместимость и высочайшую надежность для промышленного применения.Работает со всеми версиями Windows и Mac OS.
Полностью поддерживаемое аппаратное (RTS#/CTS#) или программное квитирование X-On/X-Off.Совместимость с полноскоростным USB 2.0.Пользовательские версии доступны по запросу
USB-RS232-WE-1800-BT_5.0 — это кабель-переходник USB в RS232 длиной 1,8 м.
Используя чип FT232R в сочетании с преобразователем уровня RS232, кабель одобрен CE, FCC и UKCA и является одним из самых простых решений USB – RS232.
Сигналы RS232, питающиеся от порта USB, передаются по неконцевым проводам, что позволяет пользователю установить соответствующий разъем, соответствующий потребностям его системы.
Кабель можно использовать с драйверами FTDI для создания виртуального COM-порта на ПК, обеспечивающего скорость связи с устройствами RS232 от 300 бод до 1 Мбод.
Светодиоды приема и передачи данных видны через прозрачный молдинг. Цвет выходного кабеля питания 5v0: черный.
Номера деталей кабелей В следующей таблице 2.1 приведены подробные сведения о доступных кабелях USB-RS232. Поддерживаются специальные конструкции концевых разъемов.Для получения дополнительной информации свяжитесь с отделом продаж.
номер части | Описание | Концевой соединитель* | Детали кабеля |
USB-RS232-МЫ-1800-BT-0.0 | Кабель USB-UART с Сигналы UART уровня RS232. Черный кабель, Прозрачный USB-разъем 0,0 = КРАСНЫЙ провод равен 0 В. | Провод закончился (нет разъем) | Кабель 1,8 м, 6-жильный, 26 АРГ, диаметр=5 мм |
USB-RS232-МЫ-5000-BT-0.0 | Провод закончился (нет разъем) | Кабель 5 м, 6 жил, 26АВГ, диаметр=5 мм | |
USB-RS232-МЫ-1800-BT-3.3 | Кабель USB-UART с Сигналы UART уровня RS232. Черный кабель, Прозрачный USB-разъем 3.3 = КРАСНЫЙ провод — 3,3 В. | Провод закончился (нет разъем) | Кабель 1,8 м, 6-жильный, 26 АРГ, диаметр=5 мм |
USB-RS232-МЫ-5000-BT-3.3 | Провод закончился (нет разъем) | Кабель 5 м, 6 жил, 26АВГ, диаметр=5 мм | |
USB-RS232-МЫ-1800-BT-5.0 | Кабель USB-UART с Сигналы UART уровня RS232. Черный кабель, Прозрачный USB-разъем 5.0 = КРАСНЫЙ провод — 5 В. | Провод закончился (нет разъем) | Кабель 1,8 м, 6-жильный, 26 АРГ, диаметр=5 мм |
USB-RS232-МЫ-5000-BT-5.0 | Провод закончился (нет разъем) | Кабель 5 м, 6 жил, 26АВГ, диаметр=5 мм | |
USB-RS232-CC-LLLL-CU-PWR | Кабель USB-UART с Сигналы UART уровня RS232. C = цвет кабеля (B черный или T прозрачный), U = цвет разъема USB (Bчерный или T прозрачный) PWR = выход источника питания на красном проводе.0,0 = 0 В, 3,3 = 3,3 В, 5,0 = 5 В) | КУ = Разъем описание. | LLLL = Длина кабель. |
Примечание. Допуск для кабеля длиной 1,8 метра составляет +/-30 мм и +/- 50 мм для кабеля длиной 5 метров.
Типичные области применения
• Преобразователь уровня USB в последовательный RS232.
• Обновление устаревших периферийных устройств до USB.
• Интерфейс микроконтроллера UART или ввод/вывод – USB.
• Интерфейс FPGA или PLD к USB.
• Интерфейс USB-инструмента для ПК.
• Промышленное управление через USB.
• Передача файлов через USB-пароль.
• Кабель-переходник USB-RS232 обеспечивает последовательный интерфейс USB-RS232 с индивидуальными концевыми разъемами.
• Весь протокол USB обрабатывается электроникой кабеля USB.
• Интерфейс связи EIA/TIA-232 и V.28/V.24 с низким энергопотреблением.
• Поддержка интерфейса UART для 7 или 8 бит данных, 1 или 2 стоповых битов и нечетного/четного/маркировки/пробела/без контроля четности.
• Внутренняя EEPROM с областью записи пользователя.
• Бесплатный VCP от FTDI обеспечивает связь через стандартный эмулируемый COM-порт, а «прямые» драйверы D2XX обеспечивают интерфейс прикладного программирования DLL.
• Визуальная индикация трафика Tx и Rx с помощью светодиодов в прозрачном разъеме USB.
• Полностью поддерживаемое аппаратное (RTS#/CTS#) или программное квитирование X-On/X-Off.
• Скорость передачи данных от 300 бод до 1 Мбод.
• Поддержка функции FTDIChip-ID™ FT232RQ для повышения безопасности.
• Низкое потребление полосы пропускания USB.
• Совместимость с хост-контроллером UHCI/OHCI/EHCI.
• Совместимость с полноскоростным USB 2.0.
• Диапазон рабочих температур от -40°C до +85°C.
• Длина кабеля составляет 1,80 м или 5,0 м.
• Защита от электростатического разряда для RS-232'/O ±15 кВ Модель человеческого тела (HBM) ±15 кВ EN61000-4-2 Разряд в воздушном зазоре ±8 кВ EN61000-4-2 Контактный разряд
• Соответствует требованиям FCC, UKCA и CE.
Пользовательские версии доступны по запросу (в зависимости от минимального заказа).
