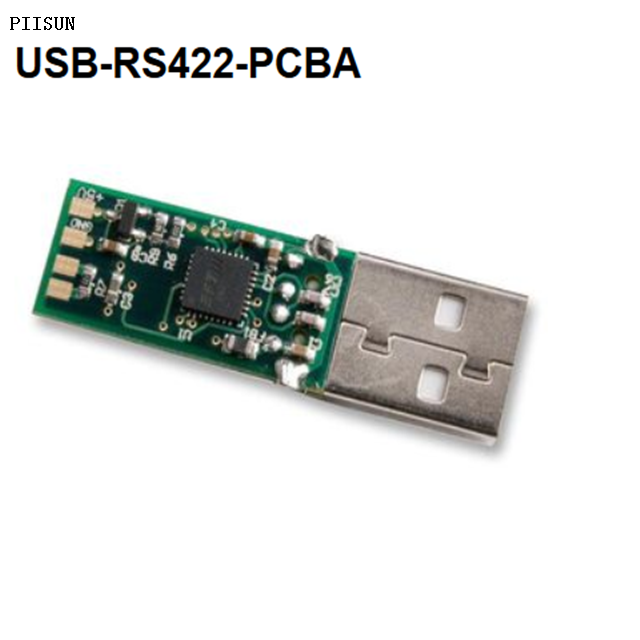

Интерфейсные модули FTDI USB-RS422-PCBA Встроенный преобразователь USB в RS422 в сборе
USB-RS422-PCB представляет собой печатную плату преобразователя последовательного UART уровня USB в RS422, включающую микросхему интерфейса USB-последовательный UART FTDI FT232RQ, которая обрабатывает все сигналы и протоколы USB.Печатная плата обеспечивает быстрый и простой способ подключения устройств с интерфейсом RS422 к USB.
Преобразователь USB-RS422-PCBA обеспечивает последовательный интерфейс USB-RS422 с простым разъемом USB типа A и печатной платой для легкой интеграции в конструкцию или в качестве основы кабеля-преобразователя.
Микросхема интерфейса USB-последовательный UART FT232RQ обрабатывает все сигналы и протоколы USB.
Встроенная электроника также включает в себя приемопередатчик RS422, а также светодиоды Tx и Rx, которые визуально отображают трафик Tx и Rx.
USB-RS422-PCBA представляет собой печатную плату преобразователя последовательного UART уровня USB в RS422, включающую микросхему FT232RQ с интерфейсом USB в последовательный UART, которая обрабатывает все сигналы и протоколы USB. Плата обеспечивает быстрый и простой способ подключения устройств с интерфейсом RS422 к USB. Встроенная электроника также включает в себя приемопередатчик RS422, а также светодиоды Tx и Rx, которые визуально отображают трафик UART.Печатная плата питается от USB и совместима с полной скоростью USB 2.0.Эту функцию можно использовать для создания безопасного или защищенного паролем доступа к передаче файлов с помощью печатной платы.Для USB-RS422-PCBA требуются драйверы USB, которые используются для отображения FT232R на печатной плате как виртуальный COM-порт (VCP).Это позволяет пользователю взаимодействовать с интерфейсом USB через стандартный последовательный порт эмуляции ПК.
· Весь протокол USB обрабатывается электроникой на печатной плате
· Интерфейс EIA/TIA-422 с низким энергопотреблением
· Скорость передачи данных от 300 бод до 3 Мбод
· Внутренняя EEPROM с областью записи пользователя.
· Печатная плата питается от USB, внешний источник питания не требуется.
· Низкое потребление полосы пропускания USB
· Совместимость с хост-контроллером UHCI/OHCI/EHCI
· Совместимость с полноскоростным USB 2.0
· Поддержка FT232R FTDIChip-ID™ для повышения безопасности.
Номер детали В следующей таблице 1.1 приведены подробные сведения о доступной печатной плате USB-RS422-PCB.
номер части | Описание |
USB-RS422-Печатная плата | Плата UART уровня USB-RS422 |
Типичные области применения
• Преобразователь уровня USB в последовательный RS422.
• Обновление устаревших периферийных устройств на USB.
• Интерфейс микроконтроллера UART или ввод/вывод к USB.
• Интерфейс FPGA/PLD к USB.
• Интерфейс USB-инструмента для ПК.
• Промышленное управление через USB.
• Передача файлов через USB-пароль.
• USB-RS422-PCB обеспечивает последовательный интерфейс UART USB-RS422.
• Весь протокол USB обрабатывается электроникой на печатной плате.
• Интерфейс EIA/TIA-422 с низким энергопотреблением.
• Поддержка интерфейса UART для 7 или 8 бит данных, 1 или 2 стоповых битов и нечетного/четного/маркировки/пробела/без контроля четности.
• Скорость передачи данных от 300 бод до 3 Мбод.
• Внутренняя EEPROM с областью записи пользователя.

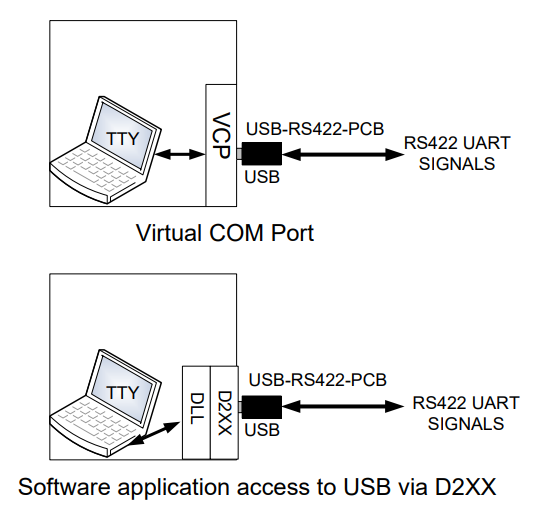

• Бесплатный VCP от FTDI обеспечивает связь через стандартный эмулируемый COM-порт, а «прямые» драйверы D2XX обеспечивают интерфейс прикладного программирования DLL.
• Поддержка функции FTDIChip-ID™ FT232RQ для повышения безопасности.
• Плата питается от USB – внешний источник питания не требуется.
• Низкое потребление полосы пропускания USB.
• Совместимость с хост-контроллером UHCI/OHCI/EHCI.
• Совместимость с полноскоростным USB 2.0.
• Диапазон рабочих температур от -40°C до +85°C.
• Соответствует требованиям FCC, CE, UKCA и RoHS.
• Защита от электростатического разряда для входов/выходов RS-422 ±15 кВ Модель человеческого тела (HBM) ±15 кВ EN61000-4-2 Разряд в воздушном зазоре ±8 кВ EN61000-4-2 Контактный разряд
